Caisson d'extraction insonorisé 4200 m³/h DD 10/10 – 230 V – Ø 400 mm pour hotte de cuisine professionnelle

Réf. caisson4200

Caisson d'extraction insonorisé 4200 m³/h en acier galvanisé, moto-ventilateur centrifuge DD 10/10 de 550 W en 230 V monophasé, piquages mâles Ø 400 mm. Pour les grandes hottes de cuisine professionnelle de 2,5 à 4 m.

  • Débit maximal : 4200 m³/h (à pression nulle)
  • 230 V monophasé – 550 W – 5,1 A – 1 vitesse, réglable par variateur 7 A ou 8 A
  • Moteur IP20 : non compatible avec les environnements saturés en humidité

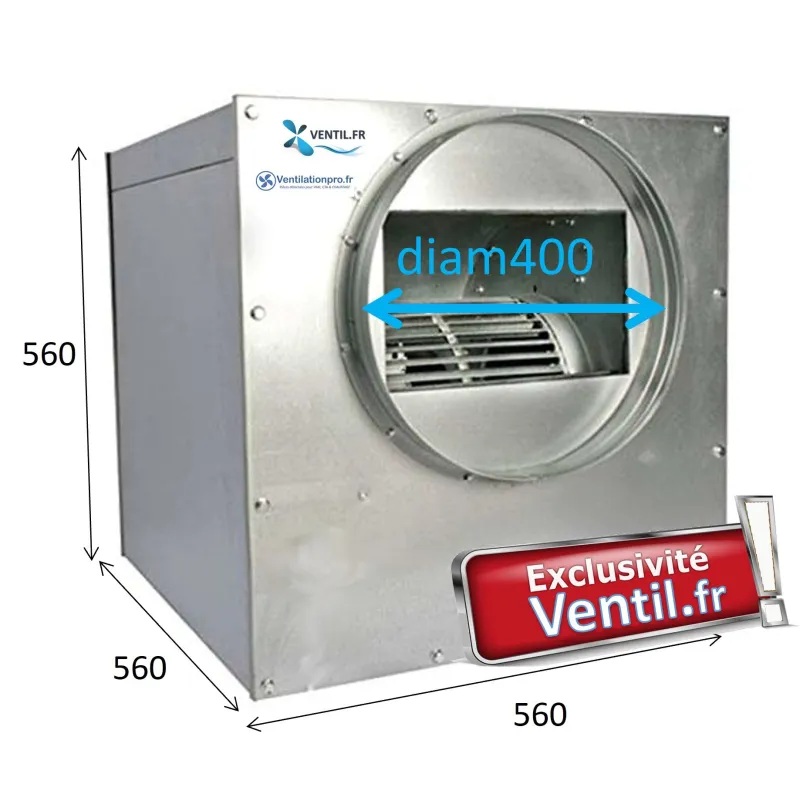

  • 560 × 560 × 560 mm – entrée et sortie Ø 400 mm, collerettes circulaires montées
  • Mousse insonorisante, 2 panneaux amovibles, option poignées à visser
  • Délai : 1 à 3 jours ouvrés – envoi sur palette

Sur tout caisson non raccordé à l’une de ses extrémités, il doit être mis en place un grillage de protection obligatoire (norme NF ISO 12499).

Les caissons d'extraction ne sont pas compatibles avec les cuissons au charbon et les barbecues. Privilégier dans ce cas un système avec moteur hors flux d'air et agréé haute température (type tourelle).

Garantie 1 an selon nos conditions générales de vente et sur justification d'installation par un professionnel habilité; produit non agréé F400/120, ni C4. Photos non contractuelles. Les caissons de ventilation sont envoyés sur palette et ne sont ni repris, ni échangés. Nous indiquons le débit maximum; le débit indiqué sur l'étiquette du moto-ventilateur sera différent car mesuré en milieu de courbe à 250 ou 300pa. Le débit réel sera inférieur au débit maximal selon la configuration du réseau aéraulique.

Caisson d'extraction insonorisé 4200 m³/h DD 10/10 – 230 V – Ø 400 mm pour hotte de cuisine professionnelle

Réf. caisson4200
En stock - Livraison 1 à 2 jours

Caisson d'extraction insonorisé 4200 m³/h en acier galvanisé, moto-ventilateur centrifuge DD 10/10 de 550 W en 230 V monophasé, piquages mâles Ø 400 mm. Pour les grandes hottes de cuisine professionnelle de 2,5 à 4 m.

  • Débit maximal : 4200 m³/h (à pression nulle)
  • 230 V monophasé – 550 W – 5,1 A – 1 vitesse, réglable par variateur 7 A ou 8 A
  • Moteur IP20 : non compatible avec les environnements saturés en humidité
  • 560 × 560 × 560 mm – entrée et sortie Ø 400 mm, collerettes circulaires montées
  • Mousse insonorisante, 2 panneaux amovibles, option poignées à visser
  • Délai : 1 à 3 jours ouvrés – envoi sur palette

Sur tout caisson non raccordé à l’une de ses extrémités, il doit être mis en place un grillage de protection obligatoire (norme NF ISO 12499).

Les caissons d'extraction ne sont pas compatibles avec les cuissons au charbon et les barbecues. Privilégier dans ce cas un système avec moteur hors flux d'air et agréé haute température (type tourelle).

Garantie 1 an selon nos conditions générales de vente et sur justification d'installation par un professionnel habilité; produit non agréé F400/120, ni C4. Photos non contractuelles. Les caissons de ventilation sont envoyés sur palette et ne sont ni repris, ni échangés. Nous indiquons le débit maximum; le débit indiqué sur l'étiquette du moto-ventilateur sera différent car mesuré en milieu de courbe à 250 ou 300pa. Le débit réel sera inférieur au débit maximal selon la configuration du réseau aéraulique.

Fiche technique complète

5 Produits

Fiche technique

Fabricant
VENTAIR
Alimentation
230 V monophasé
Puissance
550 W
Intensité/ Ampérage
5,1 A
Indice de protection
IP20
Matériau
Acier galvanisé
Débit maximum
4200 m³/h (à pression nulle)
Régulation
Moteur 1 vitesse variable, compatible avec un variateur de tension à potentiomètre (modèle 7A ou 8A recommandé)
Type de moteur:
10/10
Diamétre
400 mm (entrée et sortie)
Poids du colis
40 kg
Dimensions
560 × 560 × 560 mm
Normes
CE
Garantie
1 an, sur justification d'installation par un professionnel habilité

Références spécifiques

MPN
CAISSON 4200 10/10

Informations et documents

Caisson d'extraction 4200 m³/h : l'essentiel

En bref : le caisson d'extraction Ventair 4200 m³/h (réf. caisson4200) est un caisson insonorisé en acier galvanisé de 560 × 560 × 560 mm, équipé d'un moto-ventilateur centrifuge à entraînement direct DD 10/10 de 550 W (5,1 A) en 230 V monophasé. Il offre un débit maximal de 4200 m³/h avec des piquages mâles Ø 400 mm à l'entrée et à la sortie, 2 panneaux amovibles et une mousse insonorisante. Il convient aux grandes hottes de cuisine professionnelle de 2,5 à 4 m. Son moteur IP20 n'est pas compatible avec les environnements saturés en humidité. Il n'est pas agréé F400/120 ni C4 et ne convient pas aux cuissons au charbon ou au barbecue. garantie 1 an.

Spécifications détaillées du caisson 4200 m³/h

MarqueVentair
Référencecaisson4200
Type de ventilateurCentrifuge à entraînement direct (sans courroie), DD 10/10
Alimentation230 V monophasé
Puissance / intensité550 W – 5,1 A
Vitesse1 vitesse, réglable par variateur de tension à potentiomètre (7 A ou 8 A recommandé)
Débit maximal4200 m³/h (à pression nulle)
PiquagesMâles Ø 400 mm, entrée et sortie, collerettes circulaires montées
Dimensions560 × 560 × 560 mm
MatériauAcier galvanisé
IsolationMousse insonorisante intérieure
Accès2 panneaux amovibles, option poignées à visser
FixationSuspension possible au plafond (œillets non fournis)
Indice de protection du moteurIP20 – non compatible avec les environnements saturés en humidité
Poids du colis40 kg (envoi sur palette)
Accessoires de raccordementNon fournis (manchettes, conduits, variateur vendus séparément)
MarquageCE
Désenfumage F400/120 / C4Non agréé
Garantie1 an, sur justification d'installation par un professionnel habilité

Débit réel : à quoi s'attendre ?

Les 4200 m³/h correspondent au débit maximal, mesuré sans résistance du réseau. Le débit indiqué sur l'étiquette du moto-ventilateur est mesuré en milieu de courbe, vers 250 à 300 Pa. Chaque mètre de conduit, chaque coude et chaque filtre ajoutent une perte de charge qui réduit le débit réel. À titre de repère, dans un conduit Ø 400 mm, 4200 m³/h correspondent à une vitesse d'air d'environ 9,3 m/s. Ce caisson est prévu pour une hotte de 2,5 à 4 m de long. Pour connaître le débit réellement disponible, il faut croiser la courbe débit-pression du ventilateur, qui figure parmi les photos de cette fiche, avec les pertes de charge de votre réseau.

Pour quels usages ?

UsageCompatible ?
Grande hotte de cuisine professionnelle de 2,5 à 4 mPréconisé, avec filtres à graisse sur la hotte et un réseau dimensionné
Restaurant, brasserie, cuisine collectiveOui, selon les appareils de cuisson et la longueur du réseau
Local très humide (buanderie, plonge saturée de vapeur)Non : moteur IP20, non compatible avec les environnements saturés en humidité
Atelier poussiéreux (ponçage, menuiserie, boulangerie)À étudier : un filtre adapté en amont du moteur (IP20) est obligatoire
Cuisson au charbon de bois, barbecueNon : choisir une tourelle à moteur hors flux prévue pour les hautes températures
Désenfumage F400/120 ou C4Non : choisir un extracteur agréé

Pour le désenfumage des cuisines professionnelles, voir notre matériel de désenfumage F400/120.

Installation

  1. Posez le caisson sur un support stable ou suspendez-le au plafond (œillets non fournis), à l'abri de la pluie s'il est en extérieur.
  2. Raccordez les conduits Ø 400 mm sur les piquages mâles, de préférence avec des manchettes souples.
  3. Si une extrémité du caisson n'est pas raccordée, posez un grillage de protection (obligatoire, norme NF ISO 12499).
  4. Faites réaliser le raccordement électrique par un professionnel habilité, avec une protection contre les courts-circuits et les surcharges.
  5. Ajoutez un variateur de tension à potentiomètre de 7 A ou 8 A pour régler le débit.

En environnement chargé en poussières, installez un caisson porte-filtre en amont du moteur.

Accessoires associés

Toute la gamme de caissons d'extraction

Débit maximalMoteur (DD = entraînement direct)Particularité
750 m³/hDD 5/5Ø 200 mm, acier galvanisé
1500 m³/hDD 7/7Ultra-léger, polypropylène, Ø 250 mm
1500 m³/hDD 7/7Acier galvanisé, Ø 250 mm
1500 m³/hDD 7/7Modèle standard, 2 panneaux amovibles
InsufflationDD 7/7Avec filtre G4 intégré, Ø 250 mm (Cairox)
2500 m³/hDD 9/9Ø 315 mm
3200 m³/hDD 9/9Ultra-léger, polypropylène
3200 m³/hDD 9/9Acier galvanisé, Ø 315 mm
3600 m³/hDD 9/9Premium Cairox, fabrication française, Ø 355 mm
3600 m³/hDD 9/9Premium Cairox avec filtre G4 intégré, fabrication française, Ø 355 mm
4000 m³/hDD 10/10Premium Saftair CVI, fabrication française, IP44, Ø 400 mm
4000 m³/hDD 10/10Premium Cairox avec filtre G4 intégré, Ø 400 mm
4200 m³/h (ce produit)DD 10/10Ø 400 mm
5500 m³/hDD 12/12Ø 450 mm
6000 m³/hDD 12/12Premium Saftair CVI, Ø 450 mm
7000 m³/hDD 12/12Ø 450 mm

Questions fréquentes

Quel est le débit réel du caisson 4200 m³/h ?

4200 m³/h est le débit maximal, à pression nulle. Le débit indiqué sur l'étiquette du moto-ventilateur est mesuré en milieu de courbe, vers 250 à 300 Pa, et le débit réel dépend de la longueur des conduits, des coudes et des filtres. La courbe débit-pression figure parmi les photos de cette fiche.

Comment savoir si 4200 m³/h suffit pour ma hotte ?

Ce caisson est proposé pour les hottes professionnelles de 2,5 à 4 m, soit, à titre indicatif, 1050 à 1680 m³/h par mètre de hotte au débit maximal (ce ratio n'est pas une préconisation). Le débit nécessaire dépend aussi des appareils de cuisson et des pertes de charge : en cas de doute, appelez-nous au 02 31 99 05 77.

Quel variateur choisir ?

Le moteur absorbe environ 5 A en 230 V monophasé ; un variateur de tension à potentiomètre de 7 A ou 8 A est recommandé, comme le variateur 8 A. Le variateur 4,5 A est sous-dimensionné. Le raccordement doit être réalisé par un électricien qualifié.

Peut-on l'installer en extérieur ou dans un local humide ?

Son moteur IP20 n'est protégé ni contre l'eau ni contre l'humidité saturée : installez-le de préférence en intérieur, en faux plafond ou en local technique. En extérieur, il doit être abrité de la pluie, des projections d'eau et de la condensation ; il n'est pas compatible avec les environnements saturés en humidité.

À quoi servent les poignées en option ?

Ce sont des poignées à visser sur les 2 panneaux amovibles, pour les retirer plus facilement lors de l'entretien. Elles se choisissent en déclinaison à la commande.

Quelle différence avec le caisson Premium Saftair CVI 4000 m³/h ?

Les deux ont un moteur 10/10 et des piquages Ø 400 mm. Celui-ci est un caisson Ventair insonorisé de 4200 m³/h, prévu pour des hottes de 2,5 à 4 m ; le CVI 10/10 est fabriqué en France par Saftair, avec un moteur IP44 à sécurité thermique.

Quelles sont les conditions de garantie ?

1 an selon nos conditions générales de vente, sur justification d'installation par un professionnel habilité.

Que signifie DD 10/10 ?

DD signifie « direct drive » : la turbine est montée directement sur l'axe du moteur, sans courroie, ce qui limite l'entretien. 10/10 désigne la taille de la turbine : environ 10 pouces de diamètre (≈ 254 mm) et 10 pouces de largeur (≈ 254 mm).

Caisson ou tourelle d'extraction : que choisir ?

Le caisson s'installe sur le trajet du conduit, en faux plafond, en combles ou en local technique, ce qui le rend plus discret qu'un extracteur posé en toiture. La tourelle se pose en toiture, en sortie de conduit : c'est la solution à étudier pour les cuissons au charbon ou au barbecue, avec un modèle à moteur hors flux prévu pour les hautes températures.

Acheter chez Ventil.fr

Ventil.fr est spécialisé dans le matériel de ventilation pour cuisines professionnelles : hottes, caissons, tourelles, conduits et accessoires. Nos techniciens vous conseillent avant l'achat sur le choix du débit, du diamètre et des accessoires, du lundi au vendredi au 02 31 99 05 77.

Fiche mise à jour le 12 novembre 2026 par l'équipe technique Ventil.fr.

€
