Caisson d'extraction insonorisé standard 1500 m³/h – 230 V – Ø 250 mm, moteur DD 7/7

Caisson d'extraction 1500 m³/h : l'essentiel

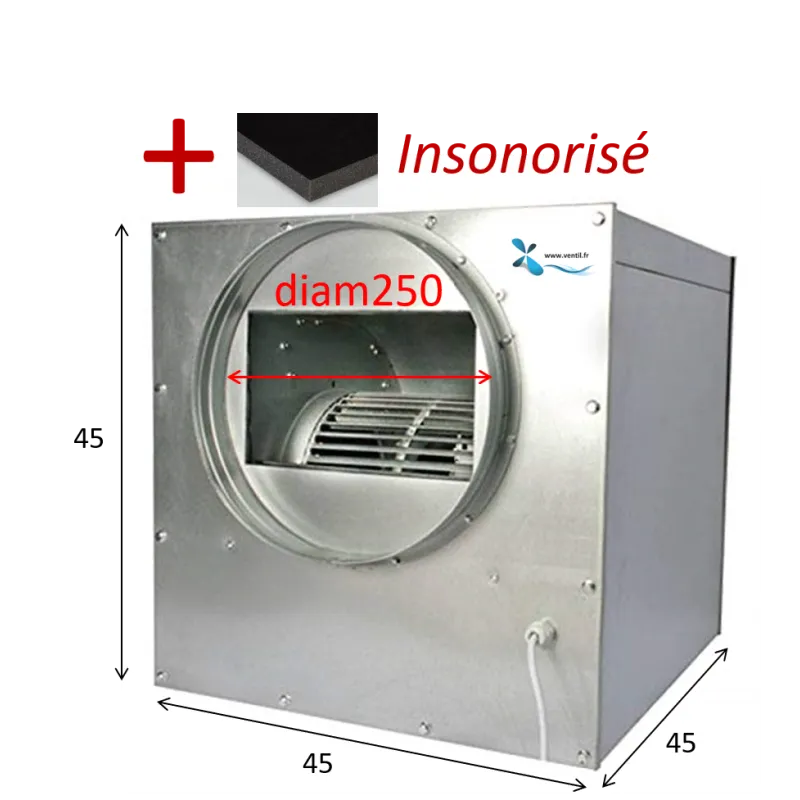

En bref : le caisson d'extraction insonorisé standard 1500 m³/h de Ventair (réf. caisson-7/7-1500) est un caisson en acier galvanisé de 450 × 450 × 450 mm et 18 kg, équipé d'un moto-ventilateur centrifuge DD 7/7 de 150 W (2,2 A) en 230 V monophasé. Il offre un débit maximal de 1500 m³/h avec des piquages en ligne Ø 250 mm, une mousse insonorisante et 2 panneaux amovibles. Il convient aux hottes de cuisine professionnelle de 1 à 2 m avec des blocs de cuisson jusqu'à 20 kW. Il n'est pas agréé F400/120 ni C4, et ne convient pas aux cuissons au charbon ou au barbecue. Il est garanti 1 an.

Spécifications détaillées du caisson 1500 m³/h

Débit réel : à quoi s'attendre ?

Les 1500 m³/h correspondent au débit maximal, mesuré sans résistance du réseau. Le débit indiqué sur l'étiquette du moto-ventilateur est mesuré en milieu de courbe, vers 250 à 300 Pa. Chaque mètre de conduit, chaque coude et chaque filtre ajoutent une perte de charge qui réduit le débit réel. À titre de repère, dans un conduit Ø 250 mm, 1500 m³/h correspondent à une vitesse d'air d'environ 8,5 m/s.

Pour quels usages ?

Pour le désenfumage des cuisines professionnelles, voir notre matériel de désenfumage F400/120.

Installation

1. Fixez le caisson sur un support stable ou suspendez-le au plafond (œillets non fournis), à l'abri de la pluie s'il est en extérieur.
2. Raccordez les conduits Ø 250 mm sur l'entrée et la sortie, de préférence avec des manchettes souples.
3. Si une extrémité du caisson n'est pas raccordée, posez un grillage de protection (obligatoire, norme NF ISO 12499).
4. Faites réaliser l'installation et le raccordement électrique par un professionnel habilité : la garantie est accordée sur justification d'installation par un professionnel.
5. Ajoutez un variateur de tension 3 A ou 4,5 A pour régler le débit et réduire le bruit.

En environnement chargé en poussières, installez un caisson porte-filtre en amont du moteur.

Accessoires associés

• Manchette souple anti-vibratile Ø 250 mm : démontage facile et moins de vibrations
• Variateur de tension 4,5 A 230 V : réglage du débit
• Conduit rigide spiralé galvanisé Ø 250 mm
• Collier de supportage isolé
• Scotch alu M1 : étanchéité des jonctions

Toute la gamme de caissons d'extraction

Questions fréquentes

Quel est le débit réel du caisson 1500 m³/h ?

1500 m³/h est le débit maximal, à pression nulle. Le débit indiqué sur l'étiquette du moto-ventilateur est mesuré en milieu de courbe, vers 250 à 300 Pa, et le débit réel de votre installation sera plus faible selon la longueur des conduits, les coudes et les filtres.

Comment savoir si 1500 m³/h suffit pour ma hotte ?

Ce caisson est prévu pour une hotte professionnelle de 1 à 2 m, avec des blocs de cuisson jusqu'à 20 kW. Le débit nécessaire dépend aussi des appareils de cuisson et de la longueur du réseau (conduits, coudes, filtres) : pour une hotte plus grande ou un réseau long, choisissez un débit supérieur dans le tableau de la gamme. En cas de doute, appelez-nous au 02 31 99 05 77 ou envoyez les dimensions de la hotte et le schéma du réseau via notre formulaire de contact.

Quel diamètre de conduit utiliser ?

Ø 250 mm à l'entrée et à la sortie, en ligne.

Peut-on régler la vitesse ?

Oui. Le moteur 1 vitesse (2,2 A) est compatible avec un variateur de tension à potentiomètre ; le fabricant recommande un modèle de 3 A ou 4,5 A. Réglez la vitesse progressivement, en suivant la notice fournie avec le variateur.

Quelle est la garantie ?

1 an, sur justification d'installation par un professionnel habilité. Les caissons de ventilation ne sont ni repris ni échangés.

Quelle différence avec les autres caissons 1500 m³/h ?

Ce modèle standard (450 × 450 × 450 mm, 18 kg, moteur DD 7/7 de 2,2 A) partage le débit et le diamètre Ø 250 mm du caisson 1500 m³/h DD 7/7 en acier galvanisé, équipé d'un moteur de 3,2 A. La version ultra-légère en polypropylène ne pèse que 14 kg.

Que signifie DD 7/7 ?

DD signifie « direct drive » : la turbine est montée directement sur l'axe du moteur, sans courroie, ce qui limite l'entretien. 7/7 désigne la taille de la turbine en pouces : environ 7 pouces de diamètre et 7 pouces de largeur.

Caisson ou tourelle d'extraction : que choisir ?

Le caisson s'installe sur le trajet du conduit, en faux plafond, en combles ou en local technique ; il est insonorisé et plus discret. La tourelle se pose en toiture, en sortie de conduit : c'est la solution pour les cuissons au charbon ou au barbecue, car son moteur est hors du flux d'air chaud.

Quelles sont les limites d'utilisation ?

Ce caisson n'est pas compatible avec les cuissons au charbon de bois et les barbecues, ni avec le désenfumage F400/120. Son moteur est IP20 : en environnement poussiéreux, un filtre doit être installé en amont, et en extérieur il doit être protégé de la pluie.

Le caisson est-il bruyant ?

Il est garni d'une mousse insonorisante et s'installe hors de la cuisine (faux plafond, combles, local technique). Pour réduire encore le bruit, posez des manchettes souples anti-vibratiles aux raccordements et réglez la vitesse avec un variateur adapté.
