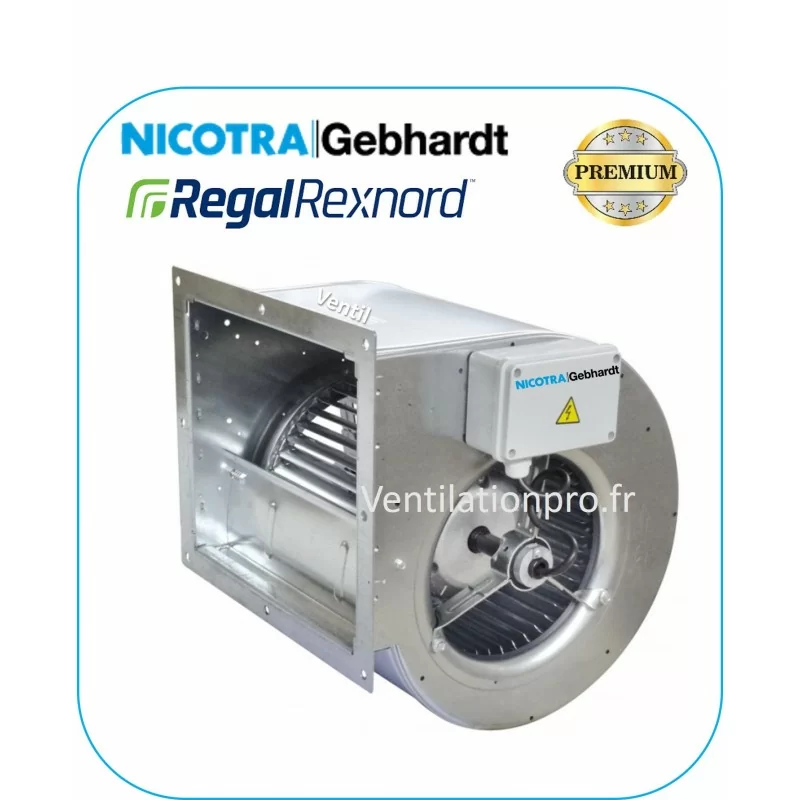

Moteur escargot DDM 9/7 420w 230V Nicotra E6G3405 - Ventilateur pour hotte professionnelle délia 5s
Réf. DDM 9/7 420W
Cadre de fixation et boîtier de raccordement inclus
Retrouvez les produits associés en bas de page, notamment le variateur de vitesse adapté à ce moteur.
Ventil.fr est revendeur officiel de Regal Nicotra Gebhardt

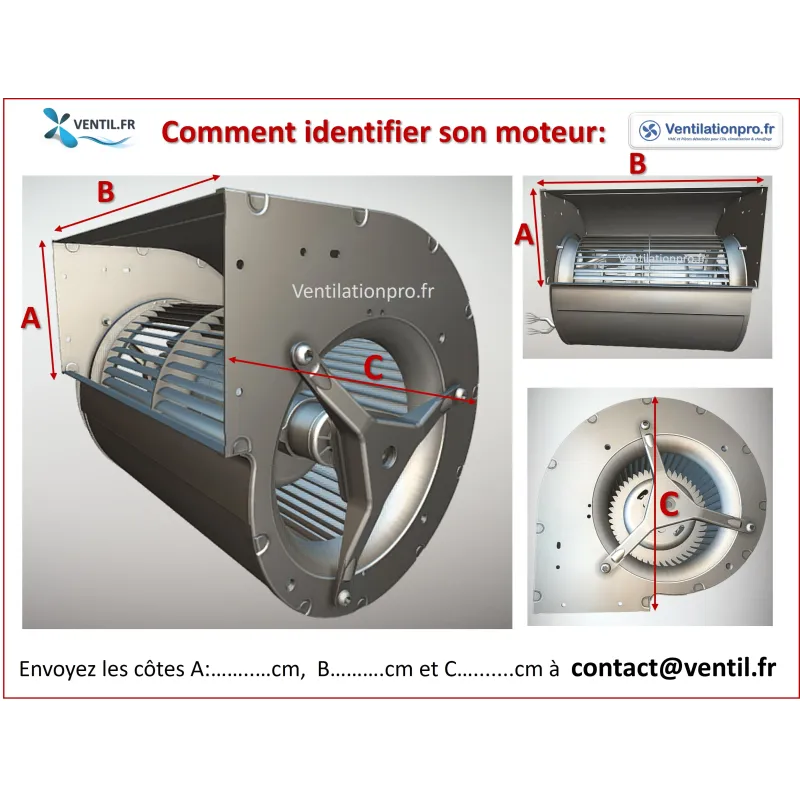

Attention: ce moteur ne rentre pas dans toutes les hottes, vérifiez les dimensions avant de commander (mettre un cercle en carton de diamètre 38cm dans la hotte pour vérifier que le moteur rentre derrière les filtres)
Délai de livraison : 5 semaines
Garantie 1 an selon nos conditions générales de vente. Photos non contractuelles. A réception, contrôler bien le produitet vérifiez que la turbine tourne librement. Si la turbine frotte sur le carter, réfusez la livraison. Il peut arriver que le cadre de fixation soit légèrement tordu dans un angle, cela n'a aucun impact sur le fonctionnement du moteur; il suffit juste de le redresser avec une pince avant d'installer le moteur dans la hotte. Nous indiquons le débit maximum; le débit indiqué sur l'étiquette du moto-ventilateur sera différent car mesuré en milieu de courbe à 250 ou 300pa. Les moteurs de hotte ne sont ni repris, ni échangés.
Moteur escargot DDM 9/7 420w 230V Nicotra E6G3405 - Ventilateur pour hotte professionnelle délia 5s
Réf. DDM 9/7 420W
Délai: 5 semaines
Cadre de fixation et boîtier de raccordement inclus
Retrouvez les produits associés en bas de page, notamment le variateur de vitesse adapté à ce moteur.
Ventil.fr est revendeur officiel de Regal Nicotra Gebhardt
Attention: ce moteur ne rentre pas dans toutes les hottes, vérifiez les dimensions avant de commander (mettre un cercle en carton de diamètre 38cm dans la hotte pour vérifier que le moteur rentre derrière les filtres)
Délai de livraison : 5 semaines
Garantie 1 an selon nos conditions générales de vente. Photos non contractuelles. A réception, contrôler bien le produitet vérifiez que la turbine tourne librement. Si la turbine frotte sur le carter, réfusez la livraison. Il peut arriver que le cadre de fixation soit légèrement tordu dans un angle, cela n'a aucun impact sur le fonctionnement du moteur; il suffit juste de le redresser avec une pince avant d'installer le moteur dans la hotte. Nous indiquons le débit maximum; le débit indiqué sur l'étiquette du moto-ventilateur sera différent car mesuré en milieu de courbe à 250 ou 300pa. Les moteurs de hotte ne sont ni repris, ni échangés.
Fiche technique complète
Fiche technique
- Modèle / Référence
- DDM 9/7 420W 6N02K5
- Fabricant
- Nicotra
- Code moteur
- E6G3405
- Type de ventilateur
- Centrifuge double ouîe basse pression
- Alimentation
- Monophasé 230 V — 50 Hz
- Puissance
- 420 W - (Moteur AC 4 pôles)
- Intensité/ Ampérage
- 3.9 A
- Capacité du condensateur
- 16 µf
- Indice de protection
- IP55
- Protection moteur
- Protection par sécurité thermique (ipsotherme, coupure du moteur en cas de surchauffe)
- Matériau
- Acier galvanisé anti-corrosion de haute qualité
- Dimensions Turbine
- 9/7 pouces (240 x 180 mm)
- Dimensions de l'ouverture (refoulement)
- 232*262.6 mm
- Diamètre du carter (escargot)
- 378.5mm
- Type d'entraînement
- Direct à roulement à billes auto-lubrifié
- Débit maximum
- 3200m3/h
- Vitesse de rotation
- 1320 trs/min - 1320 rpm
- Pression de fonctionnement
- 200 Pa minimum
- Niveau sonore / acoustique
- 54 à 68db selon le régime
- Diamètre Conduit Conseillé
- Ø 250 mm minimum
- Régulation
- Moteur 1 vitesse variable, 100% compatible avec un variateur de tension à potentiomètre (modèle 4.5A ou 5A ou 6A recommandé)
- Poids
- 15 kg — Acier galvanisé anticorrosion
Références spécifiques
- MPN
- DDM 9/7 E6G3405
Informations et documents

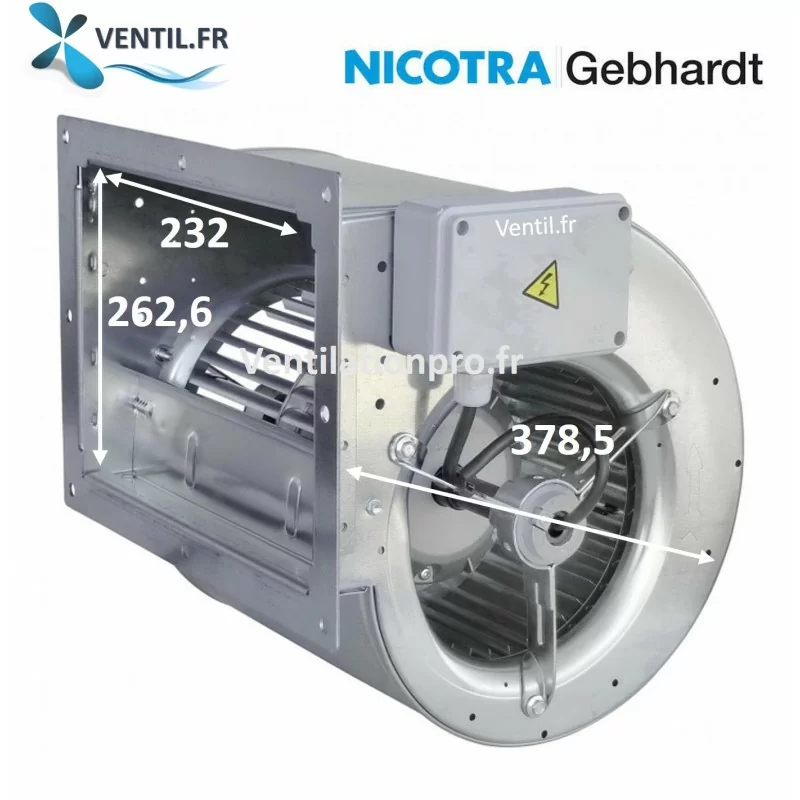

Schéma & dimensions
Schéma de montage
Moteur escargot DDM 9/7 Nicotra 420w 230v - Ventilateur pour hotte de cuisine professionnelle et restaurant -NICOTRA E6G3405
Moto-ventilateur type DDM9/7 Nicotra 3200 m3/h - 420W - 230v- référence Nicotra: E6G3405. Ce moto-ventilateur centrifuge DDM 9/7 nicotra est robuste et puissant. Idéal pour extraire les fumées et odeurs de votre snack, kebab, brasserie, restaurant ou de votre cuisine professionnelle. Compatible toute hotte de restaurant/ ALVENE, DIAMOND, FRANCE AIR, GGM, METRO, SAFTAIR, SMAC, VIM, le ventilateur escargot DDM 9/7 Nicotra double ouie est fiable et efficace. La turbine centrée du moteur DDM9/7 monophasé Nicotra permet de réduire les vibrations et lui assure une plus grande longévité. Le moeur de hotte DDM 9/7 Nicotra 230v offre ainsi un excellent rapport qualité prix.
Ventil.fr est revendeur officiel de Regal Nicotra Gebhardt.
Application du moteur escargot DDM9/7 Nicotra E6G3405:
Ce moto-ventilateur centrifuge NICOTRA est incorporable dans la majorité des hottes de cuisine professionnelle. Le ventilateur DDM 9/7 est spécialement conçu pour l'extraction des buées grasses, graisses et odeurs de restauration.
Le ventilateur DDM 9/7 peut également être installé dans un caisson de ventilation ou d'extraction.
Conseils de mise en œuvre du moteur double ouïe DDM 9/7 Nicotra:
Le ventilateur escargot DDM 9/7 NICOTRA est si possible installé au milieu de la hotte. Utiliser un joint mousse étanche entre la le cadre de fixation du moteur et la hotte (voir nos kits de pose pour moteur). Vous pouvez faire varier la vitesse de ce moteur en installant un variateur de tension de 4.5a.
.
Sécurité électrique indispensable :
- Raccordement à la terre obligatoire selon normes NF
- Protection par disjoncteur thermique dédié et identifié au tableau électrique
.
Instructions de raccordement électrique - Comment raccorder un moteur de hotte DDM 9/7 Nicotra:
- Coupez impérativement le courant au tableau général avant toute intervention.
- Ouvrez le boîtier de raccordement étanche (IP54) situé sur le flanc du moto-ventilateur
- Identifiez les fils venant du bobinage du moteur et ceux du condensateur déjà précâblés d'usine.
- Branchez l'alimentation 230V mono :
- Phase (L) : fil marron ou noir d'alimentation sur fil noir et blanc
- Neutre (N) : fil bleu d'ailmentation sur fil orange ou blanc selon les modèles
- Terre (PE) : fil vert/jaune d'alimentation sur vert/ jaune ou vis de masse dédiée de la carcasse.

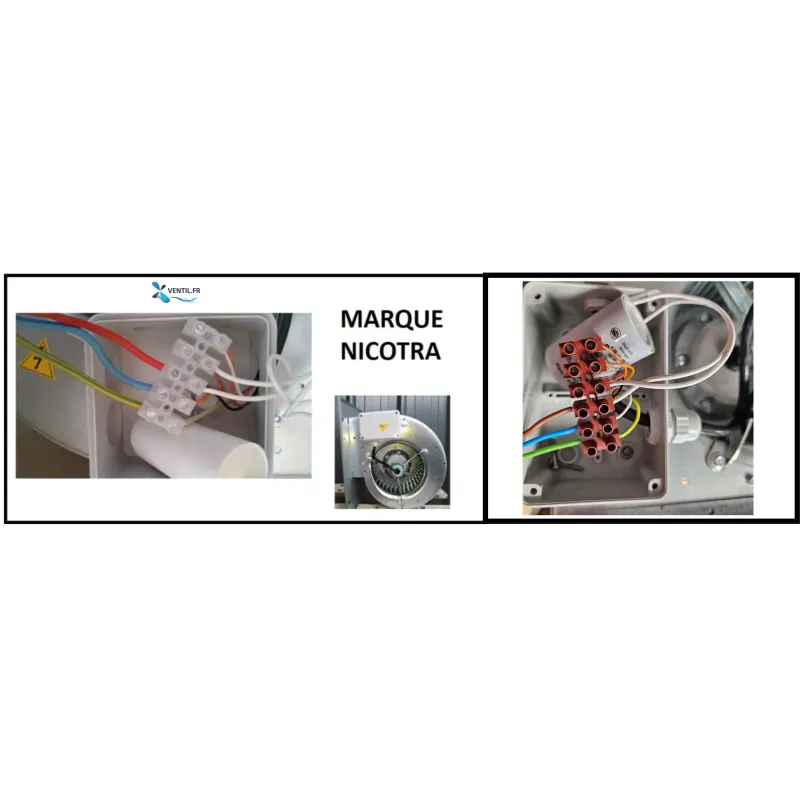

Veuillez à respecter les branchements électriques préconisés par le fabricant. Ce schéma est imprimé sur le carter du moto-ventilateur et à l'intérieur du boîtier de raccordement électrique fourni. Ci-dessous une photo illustrant ces raccordements.
- Respect des distances de sécurité réglementaires
.
