Moteur escargot DDM 9/9 -2200m3/h-300w-230v- Nicotra E6G3304- ventilateur pour hotte pro

Caractéristiques techniques du Nicotra DDM 9/9 300 W

Les caractéristiques ci-dessous correspondent à la documentation Nicotra Gebhardt pour la version DDM 9/9 E6G3304, référence article 6M02K1.

Source : catalogue technique Nicotra Gebhardt, série DDM, courbe K9. Les caractéristiques de la version effectivement livrée doivent correspondre à sa plaque signalétique.

Quel débit d'air fournit le moteur DDM 9/9 E6G3304 ?

Le débit d'un ventilateur centrifuge dépend de la pression statique qu'il doit vaincre. Il n'est donc pas possible de garantir un débit constant de 2 200 m³/h dans toutes les installations.

Les filtres à graisse, les longueurs de gaines, les coudes, les réductions et les sorties de toiture génèrent des pertes de charge. Plus la résistance du réseau augmente, plus le débit réellement obtenu peut diminuer.

Comment déterminer le débit réel du moteur ?

1. Déterminer le débit d'extraction nécessaire à la cuisine.
2. Calculer les pertes de charge des filtres et du réseau aéraulique.
3. Consulter la courbe débit/pression K9 du DDM 9/9 E6G3304.
4. Vérifier que le point de fonctionnement se situe dans la zone d'utilisation autorisée par Nicotra.
5. Vérifier les conditions électriques et thermiques de fonctionnement.

Important : une pression de 200 Pa ne constitue pas une pression minimale obligatoire de fonctionnement. Le point de fonctionnement doit être déterminé à partir de la courbe du ventilateur et des pertes de charge du réseau.

Quel diamètre de gaine choisir ?

Le diamètre du conduit ne peut pas être choisi uniquement à partir du format 9/9 du moteur. Il dépend du débit recherché, de la vitesse d'air admissible, du bruit et des pertes de charge.

À titre d'exemple, pour un débit théorique de 2 200 m³/h, les vitesses seraient d'environ :

Ces valeurs sont calculées pour 2 200 m³/h et ne constituent ni une mesure du débit réel ni une préconisation universelle de diamètre.

Dimensions et installation du moteur escargot DDM 9/9

Le format DDM 9/9 désigne une famille de ventilateurs centrifuges. Il ne suffit pas à garantir l'interchangeabilité de deux moteurs portant la même désignation.

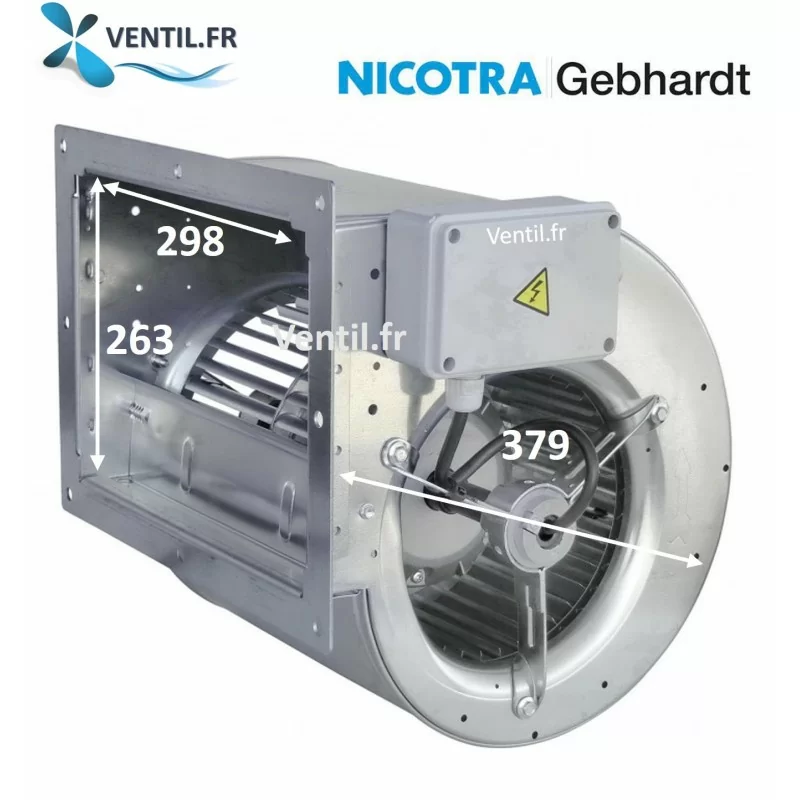

Pour le DDM 9/9 E6G3304, le plan constructeur présente notamment un encombrement d'environ 387 mm sur l'une des dimensions principales et une ouverture de refoulement nominale proche de 298 × 263 mm. Ces dimensions doivent être contrôlées sur le plan coté complet.

Vérifications avant installation

• Mesurer l'espace disponible à l'intérieur de la hotte.
• Vérifier le passage du carter derrière les filtres.
• Comparer les dimensions du cadre et les points de fixation.
• Contrôler la position et l'orientation du refoulement.
• Vérifier l'alimentation électrique et la protection du moteur.
• Confirmer le débit et la pression nécessaires.
• Prévoir un accès suffisant pour le nettoyage et l'entretien.

Attention : un DDM 9/9 peut être trop volumineux pour certaines hottes compactes. Un modèle 8/9 ou une autre configuration peut être envisagé après comparaison des dimensions et des performances.

Compatibilité et remplacement d'un ancien moteur de hotte

Le Nicotra DDM 9/9 E6G3304 peut être étudié comme solution de remplacement pour différents ventilateurs centrifuges de format voisin.

Les marques et références suivantes constituent des pistes de comparaison et non des équivalences directes garanties :

Aucune de ces références n'est déclarée interchangeable sans vérification. Deux moteurs 9/9 peuvent présenter des différences de puissance, de débit, de pression, de fixation, de vitesse et d'encombrement.

Pour vérifier un remplacement, transmettez à Ventil.fr une photo de la plaque signalétique, les dimensions de l'ancien moteur et, si possible, les caractéristiques du réseau d'extraction.

Quelle différence entre un DDM 9/9 300 W et un DDM 9/9 550 W ?

Les moteurs Nicotra DDM 9/9 ne possèdent pas tous la même motorisation. La puissance nominale, la courbe de ventilation et la consommation électrique peuvent varier d'une référence à l'autre.

Le modèle présenté ici est le DDM 9/9 E6G3304 de 300 W. Il ne doit pas être confondu avec le DDM 9/9 E6G3501 de 550 W proposé dans la gamme Ventil.fr.

Un moteur plus puissant n'est pas automatiquement mieux adapté à une installation. Le choix dépend du besoin réel d'extraction et des pertes de charge.

Découvrez également le moteur Nicotra DDM 9/9 550 W E6G3501.

Quel variateur de vitesse choisir pour le DDM 9/9 E6G3304 ?

La documentation Nicotra indique que cette version peut être régulée par un dispositif TRIAC ou par transformateur, sous réserve du respect des prescriptions du fabricant.

Le courant maximal indiqué dans le catalogue est de 2,5 A. Le variateur doit être compatible avec un moteur monophasé à condensateur, correctement dimensionné et adapté aux conditions d'utilisation.

Un variateur de tension 230 V de calibre 4,5 A peut constituer une solution à étudier, mais son calibre seul ne garantit pas la compatibilité. Il faut également vérifier la notice, le courant admissible, la tension minimale et les éventuelles exigences de refroidissement du moteur.

Consultez notre gamme de variateurs monophasés 230 V ou contactez notre équipe pour identifier le modèle adapté.

Raccordement électrique et sécurité

Le raccordement du DDM 9/9 E6G3304 doit être réalisé par une personne qualifiée, conformément au schéma électrique correspondant à la version exacte du moteur.

• Mettre l'installation hors tension et vérifier l'absence de tension.
• Respecter le schéma constructeur présent sur le moteur ou dans sa documentation.
• Vérifier la mise à la terre et les protections électriques adaptées.
• Contrôler le condensateur et les dispositifs de protection prévus.
• Vérifier la libre rotation de la turbine avant la mise en service.
• Contrôler le fonctionnement du moteur et l'absence de vibrations anormales.

Ne jamais déterminer le câblage uniquement à partir de la couleur des conducteurs. Le schéma exact et les indications de la plaque signalétique doivent prévaloir.

Entretien du ventilateur centrifuge Nicotra

Dans une cuisine professionnelle, les dépôts de graisse peuvent progressivement déséquilibrer la turbine et réduire les performances d'extraction.

Un entretien régulier permet de contrôler l'encrassement, l'état mécanique du ventilateur et les conditions de fonctionnement.

• Nettoyer les filtres à graisse selon la fréquence adaptée à l'activité.
• Inspecter périodiquement la turbine et la volute.
• Éliminer les dépôts de graisse avec une méthode compatible avec le matériel.
• Éviter toute pénétration d'eau ou de produit dans les composants électriques.
• Contrôler les fixations, les vibrations et les bruits anormaux.
• Faire vérifier l'installation par un professionnel si nécessaire.

Le moteur est limité à une température de fluide de 40 °C selon le catalogue consulté. Il ne doit pas être présenté comme un extracteur de désenfumage F400/120 sans certification spécifique.

Accessoires et équipements complémentaires

Selon votre installation, vous pouvez avoir besoin d'un variateur de tension, d'un kit de fixation, de joints d'étanchéité ou d'accessoires de réseau aéraulique.

• Variateurs de tension monophasés 230 V
• Accessoires de ventilation et de fixation
• Moteur Nicotra DDM 9/9 550 W

Besoin d'aide avant de commander ? Ventil.fr vous accompagne pour vérifier la référence de votre ancien moteur, ses dimensions, ses caractéristiques électriques et sa compatibilité avec votre hotte professionnelle.

FAQ : moteur Nicotra DDM 9/9 300 W E6G3304

1. Qu'est-ce que le moteur Nicotra DDM 9/9 E6G3304 ?

Le DDM 9/9 E6G3304 est un ventilateur centrifuge double ouïe Nicotra Gebhardt à entraînement direct. Il possède un moteur monophasé 230 V de 300 W nominaux et peut être utilisé dans une installation de ventilation ou une hotte professionnelle compatible.

2. Quel est le débit du moteur DDM 9/9 300 W ?

Ventil.fr annonce un débit maximal commercial de 2 200 m³/h. Le débit réel dépend de la pression statique et des pertes de charge de l'installation. Il doit être déterminé à partir de la courbe constructeur K9.

3. Quelle est la différence entre le DDM 9/9 300 W et le DDM 9/9 550 W ?

Le modèle 300 W porte la référence E6G3304, tandis que le modèle 550 W commercialisé sur Ventil.fr porte la référence E6G3501. Ils présentent des caractéristiques électriques et aérauliques différentes. Leur choix dépend du débit recherché, de la pression et des dimensions disponibles.

4. Ce moteur est-il compatible avec toutes les hottes professionnelles ?

Non. La compatibilité dépend de l'encombrement, des dimensions du cadre, de la fixation, de l'orientation du refoulement, de l'alimentation et des performances nécessaires. Il faut vérifier ces éléments avant toute commande.

5. Peut-il remplacer un moteur S&P CBM 9/9 ?

Un remplacement peut être étudié, mais il n'est pas automatiquement garanti. Les dimensions, le sens de refoulement, les caractéristiques électriques et les courbes débit/pression doivent être comparés entre les deux références exactes.

6. Quel variateur utiliser avec le Nicotra E6G3304 ?

Nicotra prévoit une régulation possible par TRIAC ou transformateur pour cette version. Le variateur doit être adapté au moteur monophasé à condensateur et à son courant maximal constructeur de 2,5 A. Le choix définitif doit respecter les notices des deux appareils.

7. Quel condensateur équipe ce moteur ?

Le catalogue Nicotra indique un condensateur de fonctionnement de 10 µF avec une tension nominale de 450 V. Pour un remplacement, vérifier les caractéristiques exactes du condensateur installé et les prescriptions constructeur.

8. Quel diamètre de gaine installer avec un DDM 9/9 ?

Il n'existe pas de diamètre universel. Le conduit doit être dimensionné selon le débit recherché, la vitesse d'air, les pertes de charge, le bruit et les contraintes de l'installation.

9. Le moteur peut-il fonctionner à 200 Pa ?

Le fonctionnement à 200 Pa doit être vérifié sur la courbe débit/pression K9 et dans la zone autorisée par Nicotra. Cette pression n'est pas une pression minimale obligatoire de fonctionnement.

10. Quelle est la température maximale admissible ?

La documentation constructeur indique une température maximale du fluide de 40 °C pour le DDM 9/9 E6G3304. Ce moteur ne doit pas être assimilé à un extracteur certifié F400/120.

11. Comment nettoyer la turbine du moteur ?

Après consignation électrique, le nettoyage doit être réalisé avec une méthode adaptée aux dépôts de graisse et aux matériaux du ventilateur. Il faut éviter toute pénétration d'eau ou de dégraissant dans le moteur et vérifier la libre rotation de la turbine avant la remise en service.

12. Quelles informations fournir pour remplacer un ancien moteur de hotte ?

Pour rechercher un remplacement, fournissez une photo de la plaque signalétique, la marque, la référence, les dimensions du carter, les dimensions de refoulement, l'alimentation et, si possible, les caractéristiques du réseau. Ventil.fr pourra vous aider à comparer les modèles.
