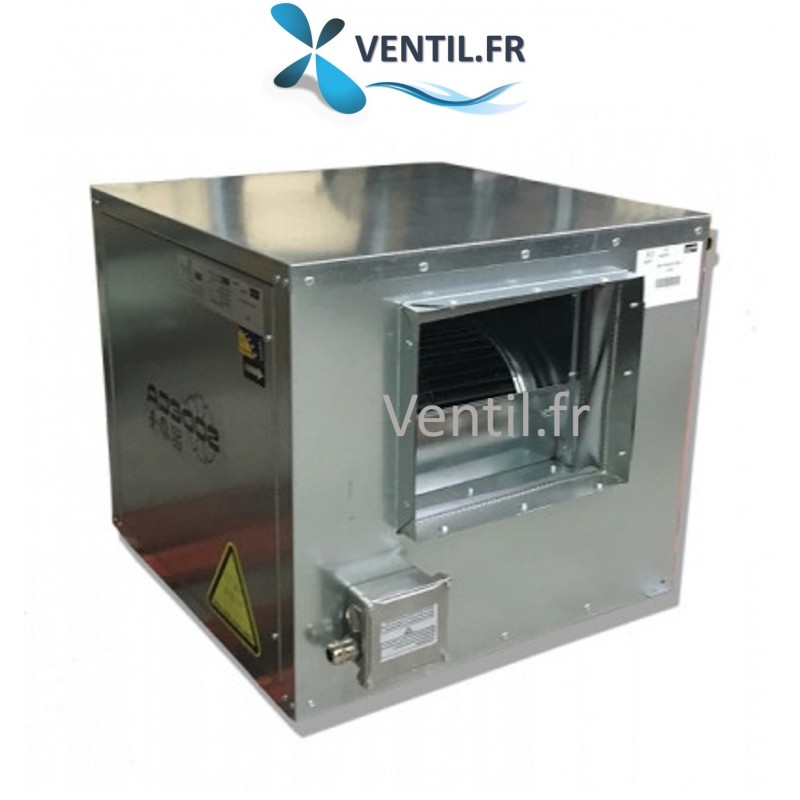

Caisson de désenfumage F400/120 3000 m³/h SODECA CJBDT 9/9 – monophasé 230 V – pour hotte de cuisine professionnelle

Réf. caisson-CJBDT-99-230v

Caisson d'extraction et de désenfumage certifié F400/120 (400 °C pendant 2 heures) SODECA CJBDT 9/9, 3000 m³/h, monophasé 230 V. Pour l'extraction des hottes de grandes cuisines professionnelles, notamment des cuisines ouvertes sur la salle et des grandes cuisines (plus de 20 kW) lorsque la réglementation impose un ventilateur résistant à 400 °C.

  • Débit maximal : 3000 m³/h
  • Certifié F400/120 : 400 °C pendant 2 heures (procès-verbal)
  • Monophasé 230 V – 0,55 kW – 4,1 A – 1410 tr/min – moteur IP55 – condensateur 20 µF
  • Caisson isolé par laine minérale – 57 dB
  • Environ 550 × 522 × 550 mm – entrée et sortie rectangulaires en ligne – 44 kg
  • Régulation par variateur de fréquence uniquement

Vendu sans accessoires. Pièces de transformations proposées ci-dessous.

Variation par variateur de fréquence préprogrammé uniquement. Toute régulation par variateur de tension rend caduque la garantie.

PV 400°- 2h pour permettre le désenfumage en cas d'incendie dans un boîtier étanche.

Condensateur à installer en dehors de la zone à risque.

Ce produit répond aux dernières normes et doit impérativement être réguler par un variateur de fréquence mono-mono.

Caisson de désenfumage F400/120 3000 m³/h SODECA CJBDT 9/9 – monophasé 230 V – pour hotte de cuisine professionnelle

Réf. caisson-CJBDT-99-230v
Délai 3 semaines

Caisson d'extraction et de désenfumage certifié F400/120 (400 °C pendant 2 heures) SODECA CJBDT 9/9, 3000 m³/h, monophasé 230 V. Pour l'extraction des hottes de grandes cuisines professionnelles, notamment des cuisines ouvertes sur la salle et des grandes cuisines (plus de 20 kW) lorsque la réglementation impose un ventilateur résistant à 400 °C.

  • Débit maximal : 3000 m³/h
  • Certifié F400/120 : 400 °C pendant 2 heures (procès-verbal)
  • Monophasé 230 V – 0,55 kW – 4,1 A – 1410 tr/min – moteur IP55 – condensateur 20 µF
  • Caisson isolé par laine minérale – 57 dB
  • Environ 550 × 522 × 550 mm – entrée et sortie rectangulaires en ligne – 44 kg
  • Régulation par variateur de fréquence uniquement

Vendu sans accessoires. Pièces de transformations proposées ci-dessous.

Variation par variateur de fréquence préprogrammé uniquement. Toute régulation par variateur de tension rend caduque la garantie.

PV 400°- 2h pour permettre le désenfumage en cas d'incendie dans un boîtier étanche.

Condensateur à installer en dehors de la zone à risque.

Ce produit répond aux dernières normes et doit impérativement être réguler par un variateur de fréquence mono-mono.

Fiche technique complète

Fiche technique

Fabricant
SODECA
Référence / Code fabricant
CJBDT 9/9
Alimentation
Monophasé 230 V
Puissance
0,55 kW
Intensité/ Ampérage
4,1 A
Indice de protection
IP55
Débit maximum
3000 m³/h
Niveau sonore / acoustique
57 dB
Poids
44 kg
Poids du colis
45 kg
Dimensions
Environ 550 × 522 × 550 mm
Type de moteur
9/9
Agrément/ PV feu:
F400/120 (400 °C – 2 h)
Normes
CE

Informations et documents

Caisson de désenfumage F400/120 3000 m³/h SODECA CJBDT 9/9 : l'essentiel

En bref : le caisson SODECA CJBDT-9/9-4M (réf. caisson-CJBDT-99-230v) est un caisson d'extraction et de désenfumage certifié F400/120 : il résiste à 400 °C pendant 2 heures (procès-verbal), avec un moteur placé dans un boîtier étanche. Il offre un débit maximal de 3000 m³/h avec un moto-ventilateur centrifuge à action 9/9 de 0,55 kW (4,1 A) en monophasé 230 V, protégé IP55, tournant à 1410 tr/min. Le caisson est isolé par laine minérale (57 dB) et mesure environ 550 × 522 × 550 mm, avec entrée et sortie rectangulaires en ligne. Il est destiné aux grandes cuisines professionnelles, aux cuisines ouvertes sur la salle et aux grandes cuisines (plus de 20 kW) lorsque la réglementation impose un ventilateur résistant à 400 °C. Il se règle uniquement par un variateur de fréquence : un variateur de tension annule la garantie. garantie 1 an.

Spécifications détaillées du caisson de désenfumage 3000 m³/h

MarqueSODECA
ModèleCJBDT-9/9-4M
Référencecaisson-CJBDT-99-230v
CertificationF400/120 : 400 °C pendant 2 heures (procès-verbal)
Type de ventilateurCentrifuge à action, 9/9
AlimentationMonophasé 230 V – 50 Hz
Puissance / intensité0,55 kW – 4,1 A
Vitesse1410 tr/min
Protection du moteurIP55, boîtier étanche
Condensateur20 µF, à installer en dehors de la zone à risque
Débit maximal3000 m³/h
Niveau sonore57 dB
IsolationLaine minérale
DimensionsEnviron 550 × 522 × 550 mm (plan coté en photo)
RaccordementEntrée et sortie rectangulaires en ligne ; pièces de transformation en option
Poids44 kg
RégulationVariateur de fréquence mono-mono préprogrammé uniquement
AccessoiresVendu sans accessoires
MarquageCE

Débit réel : à quoi s'attendre ?

Les 3000 m³/h correspondent au débit maximal, mesuré sans résistance du réseau. Le débit indiqué sur l'étiquette du moto-ventilateur est mesuré en milieu de courbe, vers 250 à 300 Pa. Chaque mètre de conduit, chaque coude et chaque filtre ajoutent une perte de charge qui réduit le débit réel. Le débit réel dépend du réseau de conduits, des coudes et des filtres ; la courbe débit-pression du ventilateur figure parmi les photos de cette fiche.

Pour quels usages ?

UsageCompatible ?
Cuisine ouverte sur la sallePréconisé : extraction et désenfumage F400/120
Cuisine professionnelle de plus de 20 kW d'appareils de cuissonSelon le cas : l'exigence dépend surtout de l'ouverture de la cuisine sur la salle et de la catégorie de l'établissement ; à valider avec le bureau de contrôle
Restaurant, laboratoire, traiteurOui, selon le débit nécessaire et le réseau
Régulation par variateur de tensionNon : annule la garantie, utiliser un variateur de fréquence

Installation

  1. Installez le caisson sur un support stable, avec les pièces de transformation adaptées à votre réseau (entrée et sortie rectangulaires).
  2. Installez le condensateur en dehors de la zone à risque.
  3. Faites réaliser le raccordement électrique par un professionnel habilité, en câble résistant au feu, avec la commande de marche forcée exigée pour le désenfumage.
  4. Réglez le débit uniquement avec un variateur de fréquence mono-mono préprogrammé.
  5. Faites valider l'installation par votre bureau de contrôle.

Accessoires associés

Toute la gamme de caissons de désenfumage F400/120

Débit maximalMoteurAlimentationMarque
3000 m³/h (ce produit)9/9Monophasé 230 VSODECA CJBDT
3000 m³/hRCHEF 36—Saftair
3500 m³/h10/10Monophasé 230 VSODECA CJBDT
4300 m³/hRCHEF 40—Saftair
4800 m³/h12/12Triphasé 400 VSODECA CJBDT
6000 m³/h—Triphasé 400 VCaisson Perf
6200 m³/h12/12Monophasé 230 VSODECA CJBDT
6500 m³/hRCHEF 45—Saftair

Questions fréquentes

Que signifie la référence CJBDT-9/9-4M ?

CJBDT désigne la gamme de caissons de désenfumage SODECA, 9/9 la taille de la turbine (environ 9 pouces de diamètre et de largeur), 4 un moteur 4 pôles (1410 tr/min) et M l'alimentation monophasée.

Que signifie F400/120 ?

Le caisson est certifié pour fonctionner à 400 °C pendant 120 minutes, selon un procès-verbal d'essai. C'est la performance exigée pour l'extraction et le désenfumage de certaines cuisines professionnelles.

Quand faut-il un caisson de désenfumage F400/120 ?

Au-delà de 20 kW d'appareils de cuisson, la cuisine est classée « grande cuisine ». L'exigence d'un ventilateur résistant à 400 °C dépend ensuite surtout de l'ouverture de la cuisine sur la salle et de la catégorie de l'établissement : votre bureau de contrôle confirme la performance requise. Ce caisson F400/120 tient 400 °C pendant 2 heures.

Peut-on utiliser un variateur de tension ?

Non. Ce caisson se règle uniquement par un variateur de fréquence mono-mono préprogrammé ; toute régulation par variateur de tension annule la garantie.

Où installer le condensateur ?

En dehors de la zone à risque, comme l'indique le fabricant.

Les accessoires sont-ils fournis ?

Non, le caisson est vendu sans accessoires. Les pièces de transformation pour passer de l'entrée rectangulaire à un conduit circulaire sont proposées séparément.

Quel est le niveau sonore ?

57 dB, selon la donnée du fabricant ; le caisson est isolé par laine minérale.

Quelles sont les dimensions ?

Environ 550 × 522 × 550 mm, pour 44 kg ; le plan coté figure parmi les photos.
