Platine d'étanchéité pour montage de tourelle SAFTAIR sur conduit circulaire

Platine virole pour tourelle d'extraction SAFTAIR – Étanchéité & raccordement sur conduit circulaire

Assurez une installation parfaitement étanche, rigide et conforme aux normes pour vos tourelles de ventilation SAFTAIR grâce à la platine virole de raccordement.

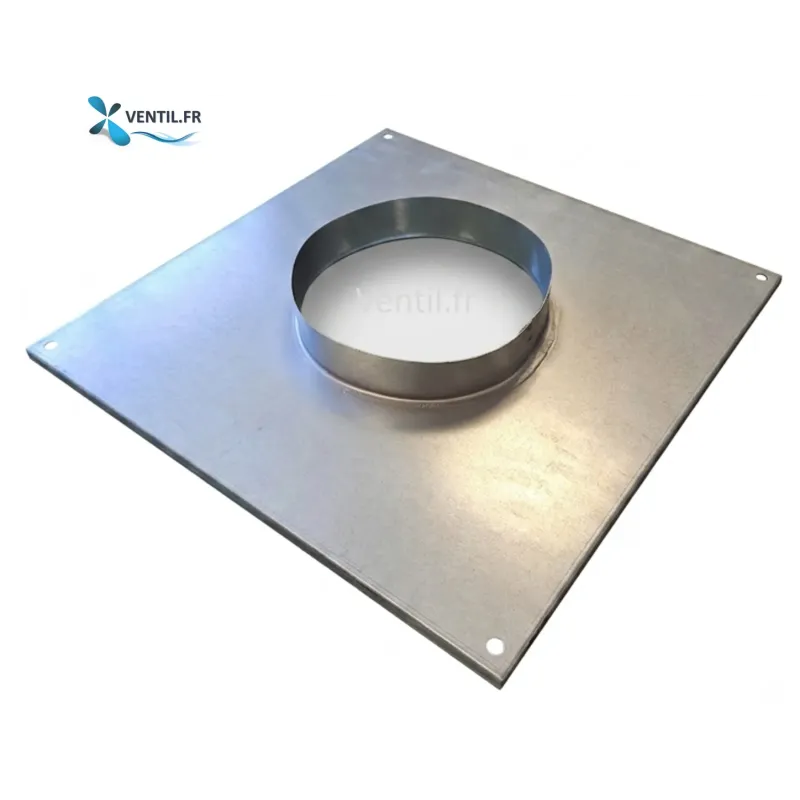

La platine virole pour tourelle SAFTAIR est un accessoire de montage indispensable pour le raccordement direct d'une tourelle d'extraction sur un conduit de ventilation circulaire. Positionnée stratégiquement entre l'embase de la tourelle et le conduit, elle garantit la jonction aéraulique et assure une étanchéité optimale de votre réseau d'extraction ou de soufflage.

Conçue pour résister aux contraintes mécaniques et environnementales de la ventilation tertiaire et industrielle, cette platine simplifie la pose de vos équipements tout en pérennisant votre installation.

.

Caractéristiques Techniques & Dimensions

La platine virole est disponible en deux dimensions standards adaptées aux différents gabarits de tourelles SAFTAIR :

.

Pourquoi utiliser une platine virole SAFTAIR ?

• Étanchéité renforcée : Empêche les fuites d'air et les infiltrations d'eau au niveau du point de jonction sous la tourelle.

• Compatibilité sur-mesure : Conçue spécifiquement pour s'adapter sous l'embase des tourelles d'extraction SAFTAIR (tailles 28 à 56).

• Montage simplifié : Facilite l'alignement et la fixation du conduit circulaire directement sur la souche ou le support.

• Matériau robuste : Fabriquée en acier galvanisé haute résistance pour une excellente tenue à la corrosion et une longue durée de vie.

.

Conseil de pose & Montage

1. Placez la platine virole directement sur le conduit circulaire débouchant sous la tourelle.

2. Fixez et étanchéifiez la jonction entre la virole et le conduit.

3. Positionnez ensuite l'embase de la tourelle SAFTAIR par-dessus la platine.

4. Effectuez le serrage et appliquez le joint d'étanchéité approprié pour une étanchéité à l'air optimale.

.

Foire Aux Questions (FAQ)

Quel est le rôle de la platine virole ?

Elle sert de pièce de transition et d'étanchéité entre la base carrée de la tourelle d'extraction SAFTAIR et le réseau de gaines circulaires.

Comment choisir la bonne taille de platine ?

Consultez la taille nominale de votre tourelle SAFTAIR :

• Pour les modèles de taille 28, 31, 35, 40 et 45, choisissez la platine 535x535 mm.

• Pour les modèles de taille 50 et 56, optez pour la platine 665x665 mm.
