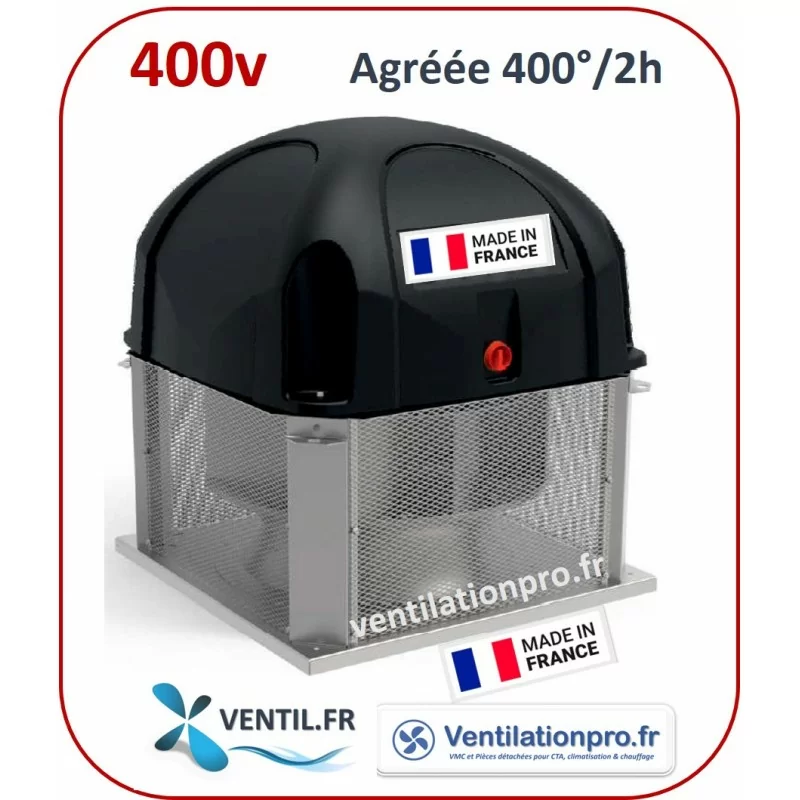

Tourelle d'extraction 7500 m3/h- T50-TRI- 400°/2h pour hotte de cuisine professionnelle
Réf. THF 4550-400V
Tourelle d'extraction à rejet horizontal THF50 max 7500m3/h -TRI Saftair pour hotte de cuisine professionnelle et restaurant marque Saftair
Tourelle puissante et robuste, idéale pour gros restaurant, kebab, restaurant collectif
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.
Délai de livraison : 1 à 3 jours
.
Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. L’utilisation de l’appareil doit se faire par l’intermédiaire d’un régulateur de fréquence, merci de vous reporter aux notices respectives de chaque appareil. IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an constructeur. Les tourelles ne sont ni reprises ni échangées.
Tourelle d'extraction 7500 m3/h- T50-TRI- 400°/2h pour hotte de cuisine professionnelle
Réf. THF 4550-400V
Derniers articles en stock - Livraison 1 à 2 jours
Tourelle d'extraction à rejet horizontal THF50 max 7500m3/h -TRI Saftair pour hotte de cuisine professionnelle et restaurant marque Saftair
Tourelle puissante et robuste, idéale pour gros restaurant, kebab, restaurant collectif
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.
Délai de livraison : 1 à 3 jours
.
Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. L’utilisation de l’appareil doit se faire par l’intermédiaire d’un régulateur de fréquence, merci de vous reporter aux notices respectives de chaque appareil. IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an constructeur. Les tourelles ne sont ni reprises ni échangées.
Fiche technique complète
1 Article
Fiche technique
- Modèle / Référence
- THF 1-4550/4T
- Fabricant
- SAFTAIR
- Alimentation
- 400V
- Puissance
- 1100 W
- Intensité/ Ampérage
- 2.35 A
- Indice de protection
- IP 55
- Matériau
- Acier inoxydable - capot en ABS
- Débit maximum
- 7500 m3/h
- Vitesse de rotation
- 1500 trs/min - 1500 rpm
- Niveau sonore / acoustique
- 54 db
- Diamètre Conduit Conseillé
- 450mm
- Dimensions de l'embase:
- 680*680 mm
- Hauteur:
- 700 mm
- Type de rejet:
- Horizontal
- Poids
- 55 kg
- Puissance des appareils de cuisson sous la hotte
- Tout type de cuisine y compris supérieure à 20Kw
- Garantie
- 1 an constructeur
Références spécifiques
- MPN
- THF 1-4550/4T
Informations et documents

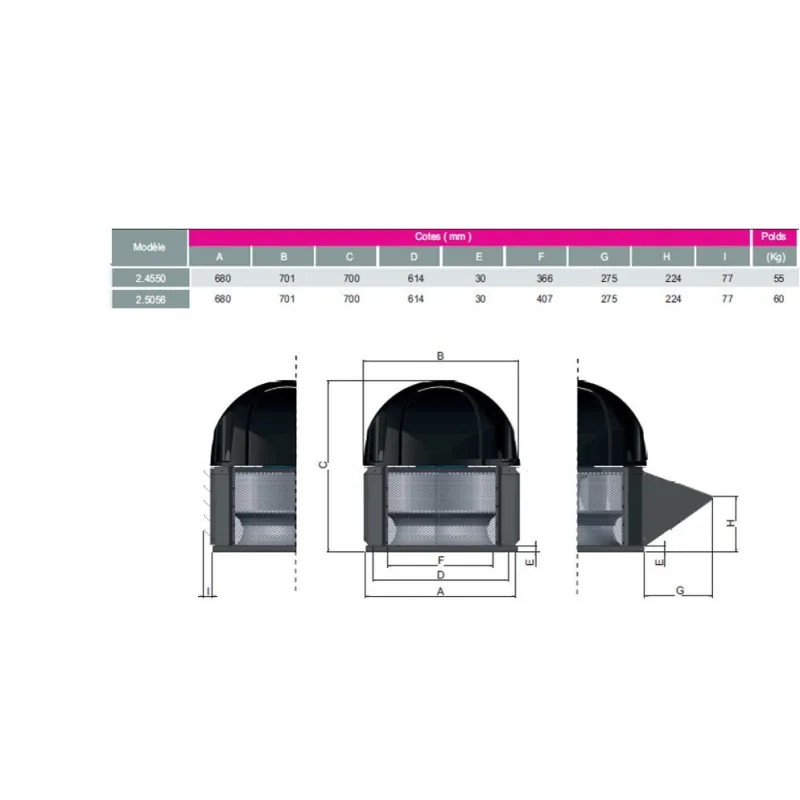

Schéma & dimensions
Schéma de montage
Tourelle d' extraction à rejet horizontal THF50 débit max 7500m3/h -400v - F400/120 pour hotte de cuisine professionnelle et restaurant marque Saftair
La tourelle de ventilation T50 tri est conçue pour l'extraction des fumées et odeurs de restaurant. Cette tourelle d'extraction est fiable et robuste. Silencieuse, cette tourelle conviendra parfaitement pour un montage en toiture de toute cuisine professionnelle, restaurant, brasserie, snack, kebab.
Résumé des Spécifications Techniques
| Caractéristique | Valeur / Information |
| Modèle / Référence | THF 1-4550/4T |
| Marque | Saftair |
| Code fabricant | T4550/4T |
| Alimentation | triphasé 3* 230 V / 400v— 50 Hz |
Puissance | 1100 W - (Moteur AC 4 pôles) |
Intensité | 2.35 A |
| Indice de protection | IP55 |
| Protection moteur | Protection par sécurité thermique (ipsotherme, coupure du moteur en cas de surchauffe) |
| Matériau du capot | ABS |

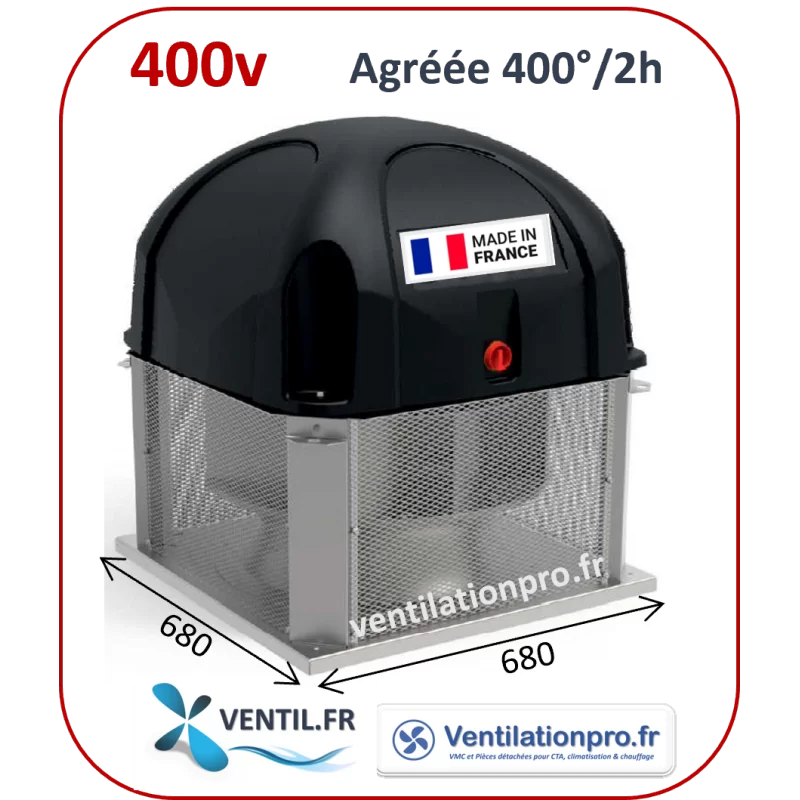

| Dimension de l'embase | 680*680mm |
| Hauteur | 700mm |
| Type de rejet | horizontal |
| Type de moteur | Moteur Ac type B5 |
| Débit maximum | 7500m3/h |
| Vitesse de rotation | 1500 trs/min - 1500 rpm |
| Pression Maximale | 200 Pa minimum |
| Niveau sonore / acoustique | 54db selon le régime |
| Agrément | F400/120 désenfumage |
| Diamètre Conduit Conseillé | Ø355 mm minimum |
| Poids & Matériaux | 55kg — Acier galvanisé anticorrosion, capot en ABS |
| Garantie | 1 an constructeur |
La tourelle T50 peut être utilisée dans les locaux neufs ou en rénovation. La tourelle T50 peut également être utilisée comme extracteur pour l'évacuation d'air chaud ou de fumées dans les ateliers / usines agro-alimentaires et pour l'aération des locaux.
La tourelle T50 pour hotte de restaurant est conçue pour une installation en extérieur, directement sur conduit en façade ou sur souche terrasse / costière (voir les accessoires proposés en bas de page). La tourelle d'extraction pour hotte de cuisine est protégée par un capot en ABS et par un grillage anti-nuisible.
Cette tourelle de marque Saftair peut remplacer une tourelle Aldes Velone, Alvene EMMOS, Atlantic Stelair, France Air SIMOUN, SAFTAIR, VIM TEDH (vérifiez au préalable les dimensions de l'embase).
La tourelles d'extraction de hotte de cuisine proposées par VENTIL.FR sont agréées F400/120 (400°/2h) et peuvent donc aussi servir de désenfumage en cas d'incendie.
Applications de la tourelle d'extraction triphasée T50:
-Grandes cuisines professionnelles
-Restaurant à cuisine ouverte ou de plus de 20kw d'appareils de cuisson, type brasserie, fast food, kebab, laboratoire traiteur ou boucherie, boulangerie...
-ERP tels que musée, salle de spectacle, hôpital, clinique, EHPAD, maison de retraite, hôtel, bureau, centre commercial, industrie...
-IGH
-parking
-centre commercial
-habitat collectif
.

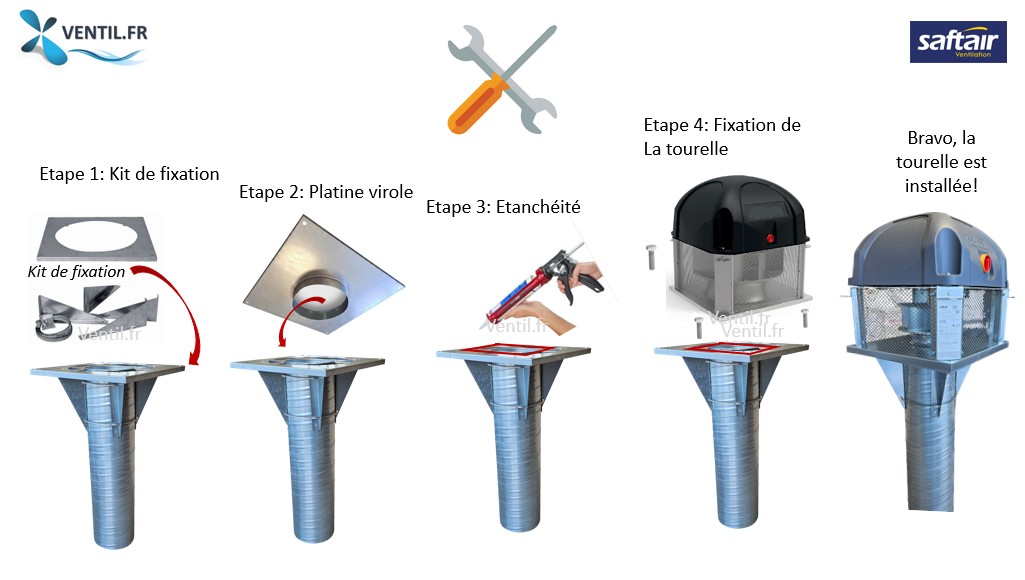

Comment installer une tourelle d'extraction sur un conduit circulaire:
Ventil.fr vous propose tous les accessoires nécessaires à l'installation de votre tourelle d'extraction de hotte professionnelle.

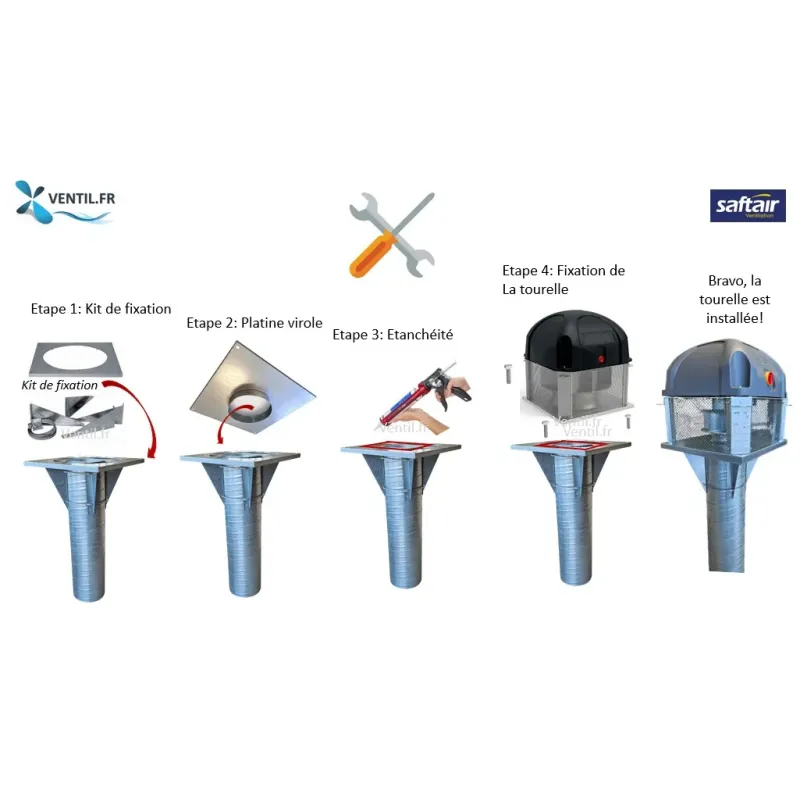

Comment installer votre tourelle d'extraction en 4 étapes simples:
Etape 1:
Installer le kit de fixation pour tourelle sur conduit circulaire avec ses 4 équerres fournies et son feuillard.
Etape 2:
Fixation la platine virole spécialement concue par ventil.fr pour assurer l'étanchéité entre votre tourelle et le conduit circulaire.
Etape 3:
Appliquer un cordon de joint avec un mastic aéraulique sur le rebord de la platine.
Etape 4:
Poser la tourelle et la boulonner.
.
Branchement /raccordement électrique d'une tourelle SAFTAIR Triphasée:
-Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto-thermiques adaptées.
-Raccordez avec un câble d'alimentation (souvent de type CR1-C1 résistant au feu pour le désenfumage) du tableau au variateur, et du variateur à l'interrupteur de proximité cadenassable (sectionneur) fourni avec la tourelle selon le schéma ci-dessous:
-raccorder le moteur selon le type d'alimentation - schéma ci-dessous:
-mesurer l'intensité du démarrage et en fonctionnement pour vérifier qu'elle ne dépasse pas l'intensité plaquée.
.
Les conseils de ventil.fr:
Prévoir à proximité de l’appareil un interrupteur cadenassable (fourni) et les protections thermiques adaptées.
Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation.
Vous pouvez faire varier la vitesse avec un variateur de fréquence.
Pour les installations de désenfumage, utiliser impérativement du câble coupe-feu CR1.
