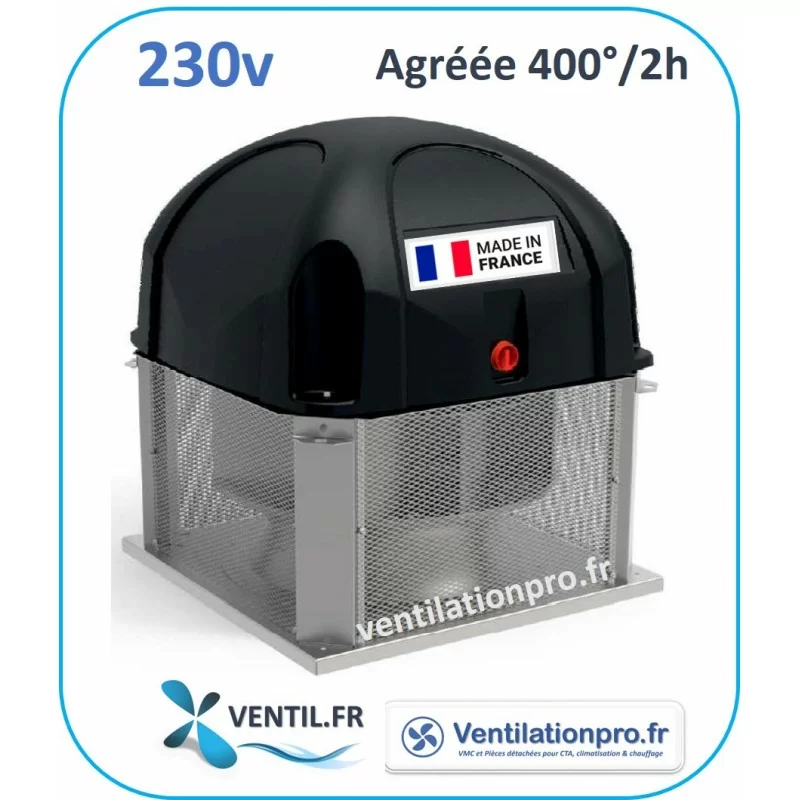

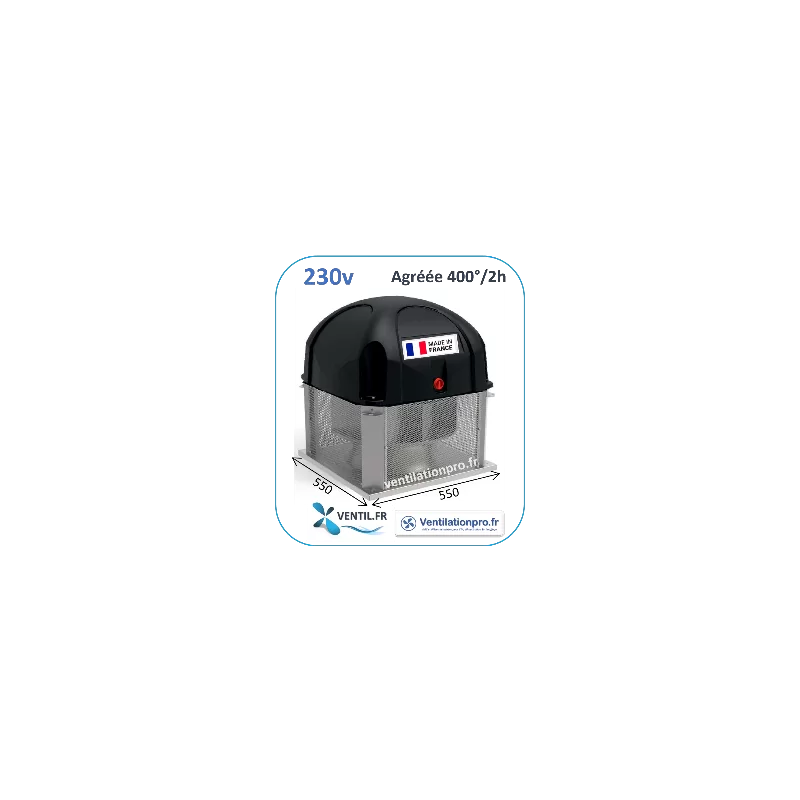

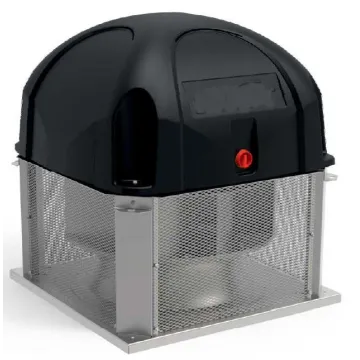

Tourelle de ventilation / extraction à rejet horizontal THF36 débit max 2700m3/h -230v - 250W - 2A pour hotte de cuisine professionnelle et restaurant

La tourelle de ventilation T36 monophasée est conçue pour l'extraction des fumées et odeurs de restaurant. Cette tourelle d'extraction est fiable et robuste. Silencieuse, cette tourelle conviendra parfaitement pour un montage en toiture de toute cuisine professionnelle, restaurant, brasserie, snack, kebab, cantine et cuisine collective. Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH (vérifiez au préalable les dimensions de l'embase).

Résumé des Spécifications Techniques

.

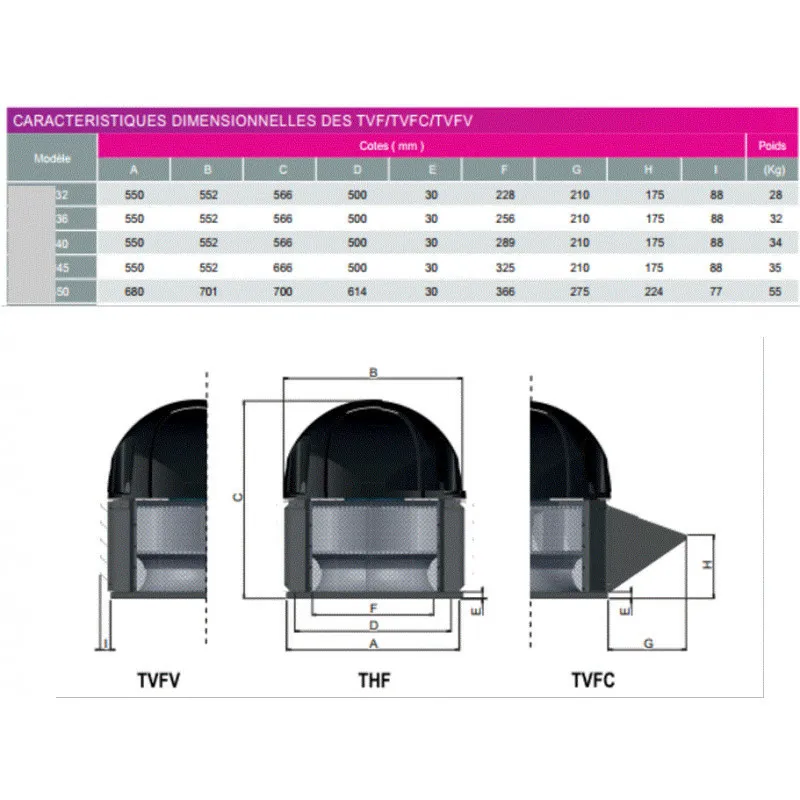

Cette tourelle peut remplacer une tourelle Aldes Velone, Alvene EMMOS, France Air SIMOUN, SAFTAIR, VIM TEDH (vérifiez au préalable les dimensions de l'embase).

La tourelles d'extraction de hotte de cuisine proposées par VENTIL.FR sont agréées F400/120 (400°/2h) et peuvent donc aussi servir de désenfumage en cas d'incendie.

 Applications de la tourelle d'extraction T36 monophasé:

La tourelle T36 peut être utilisée dans les locaux neufs ou en rénovation. La tourelle Saftair T36 peut également être utilisée pour l'évacuation d'air chaud ou de fumées dans les ateliers / usines agro-alimentaires et pour l'aération des locaux.

-Grande cuisine professionnelle

-Restaurant, brasserie, fast food, kebab, laboratoire traiteur ou boucherie, boulangerie...

-Cantine et cuisine collective

-ERP tels que musée, salle de spectacle, hôpital, clinique, EHPAD, maison de retraite, hôtel, bureau, centre commercial, industrie...

-IGH

-parking

-centre commercial, supermarché et grande surface commerciale

-habitat collectif

.

Comment installer une tourelle d'extraction sur un conduit circulaire:

Ventil.fr vous propose tous les accessoires nécessaires à l'installation de votre tourelle d'extractionde hotte professionnelle.

La tourelle T36 pour hotte de restaurant est conçue pour une installation en extérieur, directement sur conduit en façade ou sur souche terrasse / costière (voir les accessoires proposés en bas de page). La tourelle d'extraction pour hotte de cuisine est protégée par un capot en ABS et par un grillage anti-nuisible.

Comment installer votre tourelle d'extraction en 4 étapes simples:

Etape 1:

Installer le kit de fixation pour tourelle sur conduit circulaire avec ses 4 équerres fournies et son feuillard.

Etape 2:

Fixation la platine viroles pécialement concue par ventil.fr pour assurer l'étanchéité entre votre tourelle et le conduit circulaire.

Etape 3:

Faire un joint avec un mastic aéraulique sur le rebord de la platine.

Etape 4:

Poser la tourelle et la boulonner.

.

Branchement /raccordement électrique d'une tourelle SAFTAIR monophasée:

-Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto-thermiques adaptées.

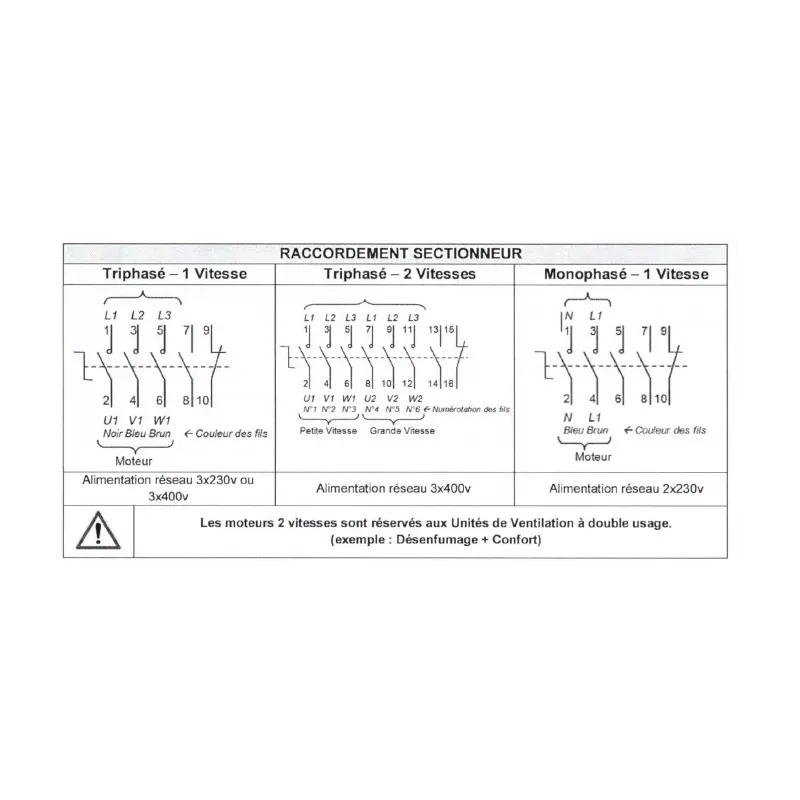

-Raccordez avec un câble d'alimentation (souvent de type CR1-C1 résistant au feu pour le désenfumage) du tableau au variateur, et du variateur à l'interrupteur de proximité cadenassable (sectionneur) fourni avec la tourelle selon le schéma ci-dessous:

-raccorder le moteur selon le type d'alimentation - schéma ci-dessous:

-mesurer l'intensité du démarrage et en fonctionnement pour vérifier qu'elle ne dépasse pas l'intensité plaquée.

 Les conseils de ventil.fr:

Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Elle ne doit pas dépasser la valeur plaquée.

Vous pouvez faire varier la vitesse avec un variateur de tension 7a.

Pour les installations de désenfumage, utiliser impérativement du câble coupe-feu CR1.
