Pack hotte inox compacte gamme 500 1 à 2 m – Caisson déporté + variateur 230 V

Réf. packhotteCOMPACT-caisson

Pack hotte inox professionnelle compacte GAMME 500 de 1 à 2 m avec caisson d'extraction motorisé déporté DD7/7 et variateur 230 V. Une solution de ventilation à faible encombrement pour snack, food truck, kiosque et petite cuisine professionnelle.

  • Hotte inox compacte : longueurs 1000, 1500 ou 2000 mm, profondeur 550 mm et hauteur 450 mm.
  • Caisson motorisé déporté : ventilateur DD7/7 monophasé 230 V, débit annoncé 1500 m³/h.
  • Variateur fourni : régulateur de tension 230 V – 4,5 A.
  • Filtration : filtres inox à chocs et bouchon de purge pour la collecte des graisses.
  • Installation : moteur placé dans un caisson séparé, relié à la hotte par un réseau d'extraction adapté.
  • Applications : petites cuisines de restaurant, snacks et espaces de restauration compacts.

À prévoir séparément : conduits, raccords et accessoires de pose. Pack non compatible F400/120.

Choisissez la longueur de votre hotte parmi les déclinaisons disponibles. Le débit réel dépend des pertes de charge du réseau.

Délai: 1 à 2 jours ouvrés

Garantie 1an . Photos non contractuelles. Les Packs hotte ne sont ni repris, ni échangés.

Pack hotte inox compacte gamme 500 1 à 2 m – Caisson déporté + variateur 230 V

Réf. packhotteCOMPACT-caisson
En stock - Livraison 1 à 2 jours

Pack hotte inox professionnelle compacte GAMME 500 de 1 à 2 m avec caisson d'extraction motorisé déporté DD7/7 et variateur 230 V. Une solution de ventilation à faible encombrement pour snack, food truck, kiosque et petite cuisine professionnelle.

  • Hotte inox compacte : longueurs 1000, 1500 ou 2000 mm, profondeur 550 mm et hauteur 450 mm.
  • Caisson motorisé déporté : ventilateur DD7/7 monophasé 230 V, débit annoncé 1500 m³/h.
  • Variateur fourni : régulateur de tension 230 V – 4,5 A.
  • Filtration : filtres inox à chocs et bouchon de purge pour la collecte des graisses.
  • Installation : moteur placé dans un caisson séparé, relié à la hotte par un réseau d'extraction adapté.
  • Applications : petites cuisines de restaurant, snacks et espaces de restauration compacts.

À prévoir séparément : conduits, raccords et accessoires de pose. Pack non compatible F400/120.

Choisissez la longueur de votre hotte parmi les déclinaisons disponibles. Le débit réel dépend des pertes de charge du réseau.

Délai: 1 à 2 jours ouvrés

Garantie 1an . Photos non contractuelles. Les Packs hotte ne sont ni repris, ni échangés.

Fiche technique complète

8 Produits

Fiche technique

Alimentation
230V
Matériau
Inox
Longueur disponible
1 5 mètres
1 mètre
2 mètres
Normes
CE

Références spécifiques

MPN
Hotte gamme 500 Caisson

Informations et documents

Schéma & dimensions

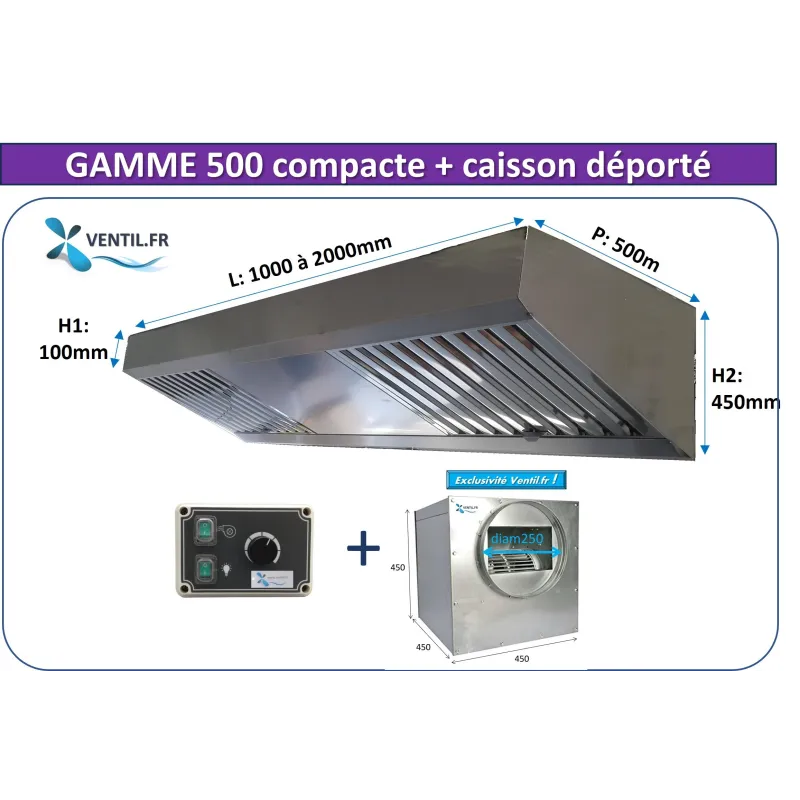

Pack Gamme 500 de 1 à 2 m: hotte inox professionnelle compacte+ caisson motorisé + variateur 230v pour la restauration

Pack hotte inox compacte GAMME 500 avec caisson motorisé déporté et variateur 230 V

Le pack hotte professionnelle compacte GAMME 500 associe une hotte en inox de 1 à 2 mètres, un caisson d'extraction motorisé déporté DD7/7 de 1500 m³/h annoncés et un variateur de tension 230 V – 4,5 A.

Avec une profondeur réduite de 550 mm et une hauteur de 450 mm, cette solution est destinée aux petites cuisines professionnelles, snacks, food trucks et espaces de restauration où l'encombrement est limité.

En résumé : caractéristiques du pack hotte GAMME 500

Type de produitPack hotte inox avec caisson motorisé déporté
GammeGAMME 500 – compacte
Longueurs disponibles1000, 1500 et 2000 mm
Profondeur550 mm
Hauteur450 mm
MatériauAcier inoxydable
FiltrationFiltres inox à chocs
Collecte des graissesBouchon de purge
MotorisationCaisson déporté avec ventilateur DD7/7
Débit annoncé1500 m³/h, selon caractéristiques du ventilateur
AlimentationMonophasé 230 V
VariateurVariateur de tension 230 V – 4,5 A
Longueur du caissonSelon le modèle fourni
Conduits et raccordsNon inclus
Classement F400/120Non compatible

Important : les 1500 m³/h correspondent au débit annoncé du ventilateur. Le débit réel en fonctionnement dépend des pertes de charge du réseau et du point de fonctionnement du moteur.

Une hotte professionnelle compacte pour les espaces de restauration réduits

La hotte GAMME 500 est conçue pour les installations où une hotte traditionnelle de 900 ou 1000 mm de profondeur ne peut pas être facilement intégrée.

Sa profondeur de 550 mm permet de limiter l'encombrement au-dessus du poste de cuisson. Sa hauteur de 450 mm peut également faciliter son implantation dans les locaux disposant d'une hauteur sous plafond réduite.

Cette hotte peut notamment être envisagée pour :

  • Snack et sandwicherie : extraction au-dessus d'une ligne de cuisson compacte.
  • Food truck : intégration dans un espace de restauration mobile, sous réserve des contraintes d'installation.
  • Kiosque et container : ventilation d'un poste de cuisson à faible encombrement.
  • Petite cuisine de restaurant : installation dans un local où l'espace disponible est limité.
  • Crêperie et petite restauration : captation des vapeurs et fumées selon les équipements utilisés.

Attention : une hotte de 550 mm de profondeur ne convient pas automatiquement à tous les appareils de cuisson. Le choix doit tenir compte des dimensions des équipements, des débords nécessaires, des dégagements thermiques et du débit d'extraction requis.

Que contient le pack hotte compacte avec caisson déporté ?

1. Une hotte professionnelle en inox de 1 à 2 mètres

La hotte inox GAMME 500 est disponible en trois longueurs :

  • Hotte compacte 1000 × 550 × 450 mm.
  • Hotte compacte 1500 × 550 × 450 mm.
  • Hotte compacte 2000 × 550 × 450 mm.

Elle comprend des filtres inox à chocs destinés à retenir une partie des aérosols graisseux et un bouchon de purge pour l'évacuation des graisses collectées.

La conception compacte permet d'envisager son installation dans des espaces réduits, sous réserve de respecter les contraintes de captation et de sécurité.

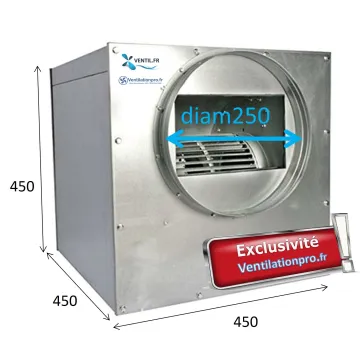

2. Un caisson d'extraction motorisé déporté DD7/7

Le pack comprend un caisson d'extraction motorisé avec ventilateur centrifuge DD7/7 monophasé 230 V, dont le débit annoncé est de 1500 m³/h.

Contrairement à une hotte équipée d'un moteur directement monté sur sa structure, le caisson motorisé est installé à distance et raccordé à la hotte par un réseau de conduits.

Cette configuration présente plusieurs intérêts :

  • Motorisation séparée de la hotte.
  • Possibilité de positionner le caisson dans un emplacement adapté.
  • Accès indépendant au groupe motorisé pour l'entretien, si l'installation le permet.
  • Possibilité de limiter le bruit à proximité du poste de cuisson selon l'implantation.

Le niveau sonore réel dépend notamment du ventilateur, de l'emplacement du caisson, de ses caractéristiques acoustiques et du réseau d'extraction.

Retrouvez également nos caissons d'extraction pour hottes de cuisines professionnelles.

3. Un variateur de tension monophasé 230 V – 4,5 A

Le variateur fourni permet de régler la vitesse du moteur DD7/7 compatible afin d'adapter le fonctionnement de l'extraction aux conditions d'utilisation.

Le réglage doit respecter les caractéristiques électriques du moteur et les débits nécessaires à la ventilation du local.

Découvrez notre gamme de variateurs de tension et de fréquence monophasés 230 V.

Quel débit d'extraction pour la hotte compacte GAMME 500 ?

Le caisson DD7/7 du pack présente un débit annoncé de 1500 m³/h. Cette valeur ne signifie pas que l'installation délivrera systématiquement 1500 m³/h une fois raccordée.

Le débit disponible dépend notamment :

  • De la courbe de fonctionnement du ventilateur.
  • De la longueur et du diamètre des conduits.
  • Du nombre de coudes, réductions et raccordements.
  • Des pertes de charge du réseau et des équipements.
  • Du réglage du variateur de vitesse.
  • Des conditions d'apport d'air neuf dans le local.

Le débit nécessaire doit être déterminé en fonction de la nature des appareils de cuisson, de leur puissance, de la surface de captation et des caractéristiques de la cuisine.

Conseil technique : pour une installation avec plusieurs coudes ou une longueur importante de gaine, vérifiez la pression disponible du ventilateur avant de sélectionner le pack.

Quelle longueur de hotte compacte choisir ?

LongueurDimensions (L × P × H)Application indicative
1 m1000 × 550 × 450 mmPoste de cuisson compact
1,5 m1500 × 550 × 450 mmPetite ligne de cuisson
2 m2000 × 550 × 450 mmPlusieurs équipements de cuisson alignés

Ces applications sont données à titre indicatif. Le choix définitif doit tenir compte des dimensions des appareils, des débords de captation, des dégagements thermiques et du débit nécessaire.

Les trois longueurs sont proposées avec un caisson DD7/7 de 1500 m³/h annoncés. Il convient de vérifier que cette motorisation répond aux besoins réels de l'installation, notamment pour les hottes de 2 mètres.

Installation d'une hotte professionnelle avec caisson déporté

Le caisson motorisé doit être installé dans un emplacement adapté à ses caractéristiques techniques, avec un accès suffisant pour l'entretien et les opérations de maintenance.

La hotte doit être fixée sur un support capable de reprendre son poids et les contraintes d'utilisation.

Le réseau d'extraction doit être dimensionné en fonction du débit recherché, de la vitesse de circulation de l'air et des pertes de charge.

Les conduits, raccords et accessoires de pose ne sont pas compris dans le pack.

Pour compléter votre installation, retrouvez nos accessoires :

Le raccordement électrique du moteur et du variateur doit être réalisé conformément aux notices des équipements et aux règles applicables.

Hotte avec caisson déporté ou moteur intégré : quelle différence ?

Une hotte avec moteur intégré dispose d'un ventilateur directement monté sur la hotte. Cette solution regroupe la motorisation et la captation au même emplacement.

Une hotte avec caisson déporté utilise un groupe motorisé séparé, relié à la hotte par des conduits.

Le choix dépend de l'espace disponible, des contraintes acoustiques, de l'accessibilité du moteur et du réseau d'extraction.

Pour une solution compacte avec moteur directement monté sur la hotte, découvrez notre pack hotte inox ECO 1 m avec moteur et variateur.

GAMME 500 compacte ou GAMME 1000 classique ?

La GAMME 500 privilégie un encombrement réduit avec une profondeur de 550 mm.

La GAMME 1000 offre une profondeur de 1000 mm, qui peut être mieux adaptée à certaines lignes de cuisson nécessitant une surface de captation plus importante.

Pour une installation nécessitant une hotte plus profonde, consultez notre pack hotte GAMME 1000 avec caisson motorisé déporté.

Découvrez également l'ensemble de nos packs hottes professionnelles avec moteur et variateur.

Entretien de la hotte et du caisson motorisé

Les filtres inox doivent être nettoyés régulièrement afin de limiter l'accumulation de graisses et de maintenir de bonnes conditions de fonctionnement.

Le bouchon de purge facilite l'évacuation des graisses collectées dans la hotte.

Le caisson motorisé, le ventilateur et les conduits doivent rester accessibles pour les opérations de contrôle, de nettoyage et de maintenance.

La fréquence d'entretien dépend du type de cuisson, de l'intensité d'utilisation et des obligations réglementaires applicables.

FAQ – Pack hotte compacte GAMME 500 avec caisson déporté

Quelles sont les dimensions de la hotte GAMME 500 ?

La hotte est disponible en longueurs de 1000, 1500 et 2000 mm, avec une profondeur de 550 mm et une hauteur de 450 mm.

Le caisson d'extraction est-il inclus dans le pack ?

Oui. Le pack comprend un caisson motorisé déporté avec ventilateur DD7/7 monophasé 230 V.

Quel est le débit du caisson DD7/7 ?

Le débit annoncé est de 1500 m³/h. Le débit réellement disponible dépend des pertes de charge du réseau et du point de fonctionnement du ventilateur.

Le variateur est-il fourni ?

Oui. Le pack comprend un variateur de tension monophasé 230 V – 4,5 A.

Cette hotte convient-elle à un food truck ?

Son format compact permet d'envisager une installation dans un food truck, sous réserve de vérifier les besoins d'extraction, l'alimentation électrique, les appareils de cuisson et les exigences applicables.

Cette hotte peut-elle être installée dans une cuisine à plafond bas ?

Sa hauteur de 450 mm facilite l'étude d'une implantation dans un espace réduit. Les distances de sécurité et les contraintes de montage doivent néanmoins être respectées.

Le moteur est-il installé directement dans la hotte ?

Non. Le moteur est intégré dans un caisson séparé qui doit être raccordé à la hotte par un réseau d'extraction.

Les conduits et raccords sont-ils fournis ?

Non. Les conduits, raccords et accessoires de pose sont à commander séparément.

Peut-on utiliser cette hotte pour une friteuse ou une plancha ?

Cette utilisation doit être étudiée selon la puissance des appareils, les dégagements thermiques, la surface de captation et le débit d'extraction nécessaire. La compatibilité ne peut pas être garantie sur la seule base de la longueur de la hotte.

Ce pack est-il compatible avec le désenfumage F400/120 ?

Non. Le pack standard GAMME 500 n'est pas compatible F400/120. Si ce classement est exigé, une solution adaptée doit être sélectionnée.

Commandez votre pack hotte compacte avec caisson déporté sur Ventil.fr

Le pack GAMME 500 réunit une hotte inox compacte de 1 à 2 m, un caisson motorisé DD7/7 monophasé 230 V et un variateur de tension 4,5 A.

Sélectionnez la longueur souhaitée parmi les déclinaisons disponibles.

Pour toute question concernant le choix de la hotte, le dimensionnement du caisson ou les accessoires de raccordement, contactez Ventil.fr au 02 31 99 05 77.

€
