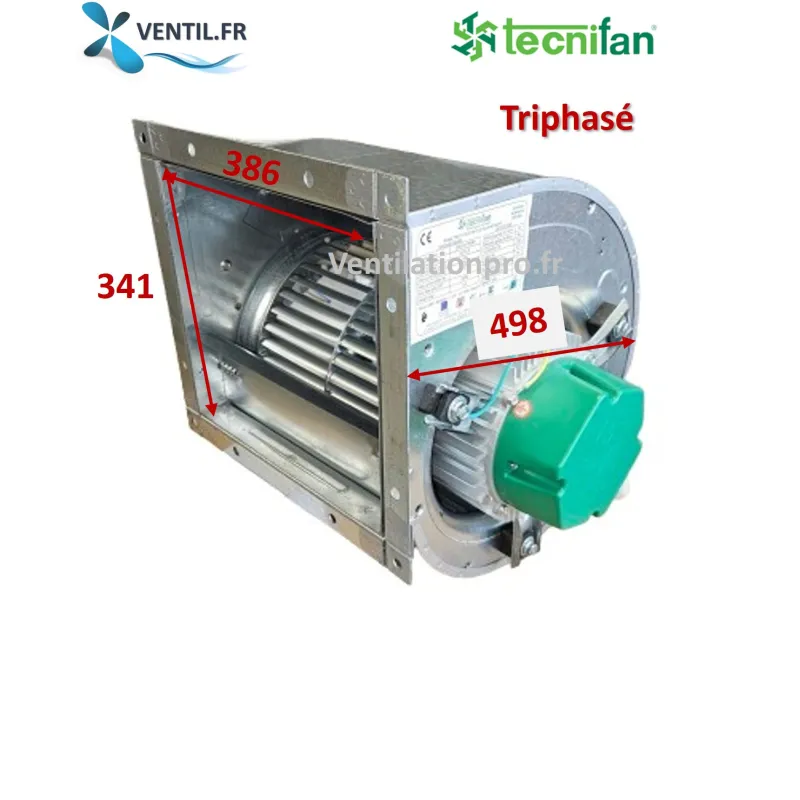

Moteur ventilateur 7000 m3/h TMD 12/12 1100w 400v triphasé TECNIFAN pour caisson d'extraction de hotte de restaurant
Réf. TMD 12/12 6T
Moto-ventilateur centrifuge TMD 12/12 6T 1.1kW 400v - triphasé (équivalent DD 12/12) marque Tecnifan
Ventilateur très puissant et robuste
Livré avec cadre de fixation (pattes vendues séparément, voir produits associés en bas de page).
Vous ne savez pas quel moteur choisir, envoyez nous les dimensions à contact@ventil.fr:
Délai: 1 à 2 jours ouvrés
Garantie 1 an selon nos conditions générales de vente. A réception, contrôler bien le produitet vérifiez que la turbine tourne librement. Si la turbine frotte sur le carter, réfusez la livraison. Il peut arriver que le cadre de fixation soit légèrement tordu dans un angle, cela n'a aucun impact sur le fonctionnement du moteur; il suffit juste de le redresser avec une pince avant d'installer le moteur dans la hotte. Les moteurs sont conçus pour fonctionner à 200pa de pression minimum à plein régime; en dessous, le moteur chauffe et les protections thermiques s'enclenchent, ce qui peut endommager irrémédiablement le moteur. Tout moto-ventilateur installé en direct et sans réseau aéraulique adapté permettant un fonctionnement à 200pa minimum ne sera pas couvert par la garantie. Photos non contractuelles. Attention: les moto-ventilateurs ne sont ni repris, ni échangés.
Moteur ventilateur 7000 m3/h TMD 12/12 1100w 400v triphasé TECNIFAN pour caisson d'extraction de hotte de restaurant
Réf. TMD 12/12 6T
En stock - Livraison 1 à 2 jours
Moto-ventilateur centrifuge TMD 12/12 6T 1.1kW 400v - triphasé (équivalent DD 12/12) marque Tecnifan
Ventilateur très puissant et robuste
Livré avec cadre de fixation (pattes vendues séparément, voir produits associés en bas de page).
Vous ne savez pas quel moteur choisir, envoyez nous les dimensions à contact@ventil.fr:
Délai: 1 à 2 jours ouvrés
Garantie 1 an selon nos conditions générales de vente. A réception, contrôler bien le produitet vérifiez que la turbine tourne librement. Si la turbine frotte sur le carter, réfusez la livraison. Il peut arriver que le cadre de fixation soit légèrement tordu dans un angle, cela n'a aucun impact sur le fonctionnement du moteur; il suffit juste de le redresser avec une pince avant d'installer le moteur dans la hotte. Les moteurs sont conçus pour fonctionner à 200pa de pression minimum à plein régime; en dessous, le moteur chauffe et les protections thermiques s'enclenchent, ce qui peut endommager irrémédiablement le moteur. Tout moto-ventilateur installé en direct et sans réseau aéraulique adapté permettant un fonctionnement à 200pa minimum ne sera pas couvert par la garantie. Photos non contractuelles. Attention: les moto-ventilateurs ne sont ni repris, ni échangés.
Fiche technique complète
3 Produits
Fiche technique
- Fabricant
- TECNIFAN
- Référence / Code fabricant
- TMD 12/12 1.1 KW (1.5 CV)-6P-T1V
- Alimentation
- 400V
- Puissance
- 1100W - (Moteur AC 6 pôles)
- Intensité/ Ampérage
- 6.6a (3*230v)- 3.8a (400v)
- Capacité du condensateur
- 30µf
- Indice de protection
- IP44
- Protection moteur
- Protection par sécurité thermique (ipsotherme, coupure du moteur en cas de surchauffe)
- Matériau
- Acier galvanisé anti-corrosion
- Dimensions Turbine
- 12*12 pouces (310*310 mm)
- Dimensions de l'ouverture (refoulement)
- 386*341mm
- Diamètre du carter (escargot)
- 498mm
- Type d'entraînement
- Direct à roulement à billes auto-lubrifié
- Débit maximum
- 7000 m3/h
- Vitesse de rotation
- 850 trs/m - 850 rpm
- Pression de fonctionnement
- 20 pa minimum
- Niveau sonore / acoustique
- 65 à 80db
- Diamètre Conduit Conseillé
- 450 minimum
- Régulation
- variateur de fréquence tri- tri
- Poids
- 23kg
- Garantie
- 1 an constructeur
Références spécifiques
- MPN
- TMD 12/12 1.1 KW (1.5 CV)-6P-T1V
Informations et documents

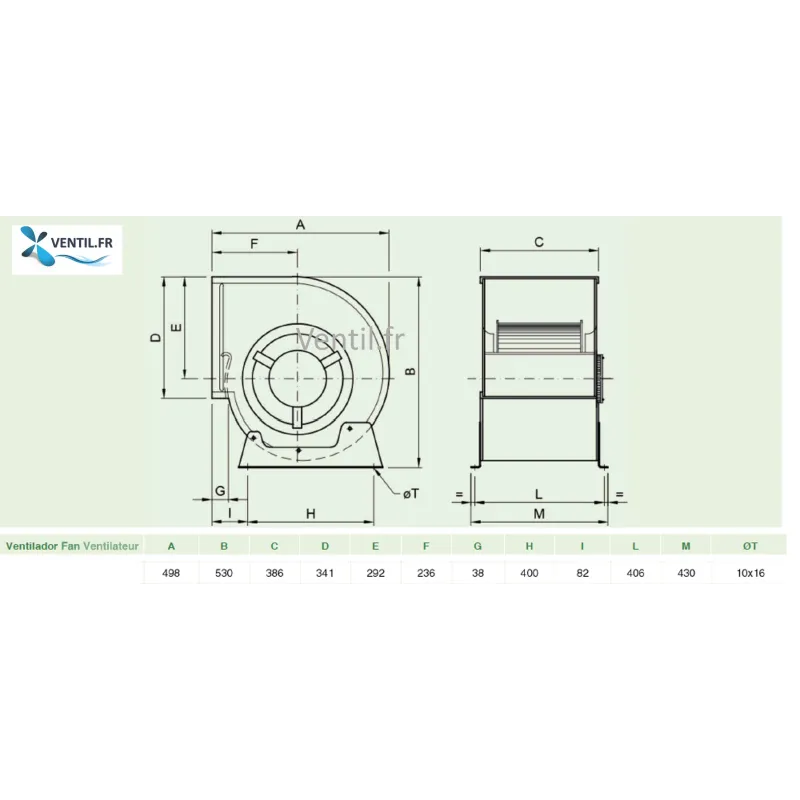

Schéma & dimensions

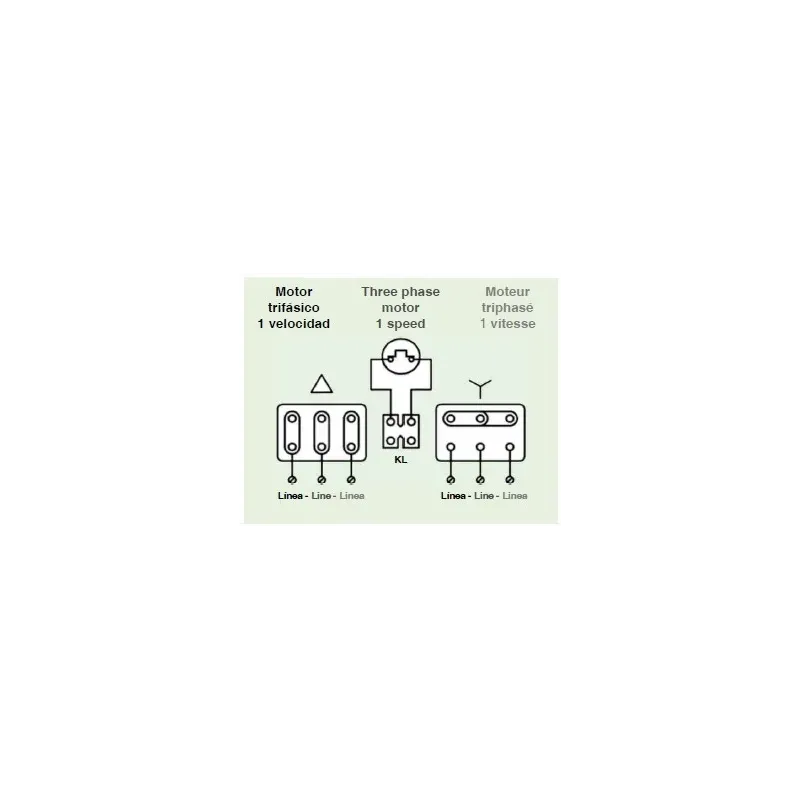

Schéma de montage
Moteur ventilateur centrifuge 7000 m3/h TMD 12/12 triphasé / 400v Tecnifan pour caisson d'extraction / hotte de cuisine / restauration (équivalent DD 12/12 tri) marque Tecnifan
545€ht -Ce moteur de hotte aspirante TMD 12/12 triphasé est équilibré, silencieux et robuste et offre le meilleur rapport qualité / prix pour caisson d'extraction. Le moteur type DD 12/12 à 6 pôles est triphasé, 400V. Fabriqué en acier galvanisé, avec rotor interne optimisé, roulements à billes et roue à aubes courbées, le moteur TMD 12/12 triphasé est robuste.
Le moto-ventilateur TMD 12/12tri est équivalent aux références NICOTRA DD12/12- ou sv 12-1 1400 ou S&P CBM 12/12 ou sisteven DTM-12/12 ou Chaysol DA 12-12 ou SODECA CBD-3333 ou CMC DAIN 12/12. Doté d'un moteur de 1100w en 400v, il est puissant et assure une extraction efficace.
Résumé des Spécifications Techniques
| Caractéristique | Valeur / Information |
| Modèle / Référence | TMD 12/12 1100W 6T (Type escargot, double ouïe) |
| Fabricant | Tecnifan |
| Code fabricant | TMD 12/12 1.1Kw 6T |
| Alimentation | Monophasé 400 V — 50 Hz |
Puissance | 1100W - (Moteur AC 6 pôles) |
Intensité | 6.6a (3*230v)- 3.8a (400v) |
| Capacité du condensateur | 30 µf |
| Indice de protection | IP44 |
| Protection moteur | Protection par sécurité thermique (ipsotherme, coupure du moteur en cas de surchauffe) |
| Dimensions Turbine | 12/12 pouces |
| Dimensions de l'ouverture (refoulement) | 386*341mm |
| Diamètre du carter (escargot) | 498mm |
| Matériau | Acier galvanisé anti-corrosion de haute qualité |
| Type d'entraînement | Direct à roulement à billes auto-lubrifié |
| Débit maximum | 6500m3/h |
| Vitesse de rotation | 850 trs/min - 850 rpm |
| Pression Maximale | 200 Pa minimum |
| Niveau sonore / acoustique | 65 à 80db selon le régime |
| Diamètre Conduit Conseillé | Ø 355mm minimum |
| Poids & Matériaux | 23 kg — Acier galvanisé anticorrosion |
| Garantie | 1 an constructeur |
*Application du moto-ventilateur TMD 12/12:
Le ventilateur TMD 12/12 triphasé est spécialement conçu pour l'extraction des buées grasses, graisses et odeurs de restauration.
Le ventilateur DD 12/12 400v est installé dans un caisson de ventilation ou d'extraction.
*Conseils de mise en oeuvre:
Pour installer le moteur TMD 12/12 triphasé, ventil.fr vous conseille d'utiliser un joint mousse étanche entre la le cadre de fixation du moteur et la hotte (voir nos kits de pose pour moteur). Dans un caisson, le moteur peut aussi être supporté par un jeu de pieds support. Vous pouvez faire varier la vitesse de ce moteur en installant un variateur de fréquence tri.
Le moteur centrifuge DD 12/12 triphasé doit impérativement être relié à la terre et doit être protégé par un disjoncteur thermique.
