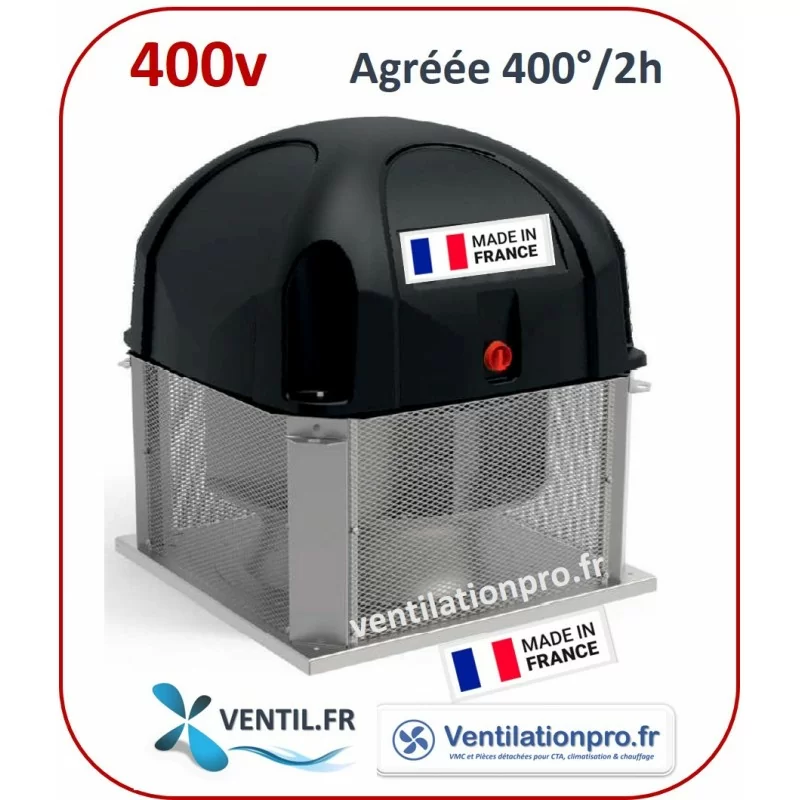

Tourelle d'extraction à rejet horizontal THF45 débit max 5200m3/h -400v - triphasé- F400/120 pour extraction de hotte de cuisine professionnelle et restaurant, agréee désenfumage

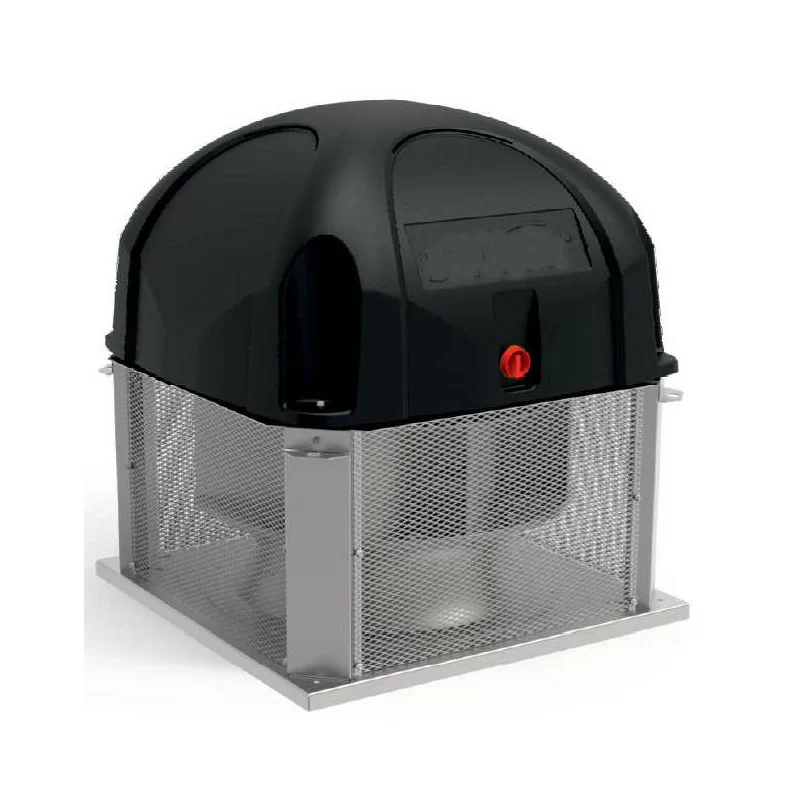

La tourelle de ventilation T45 est conçue pour l'extraction des fumées et odeurs de restaurant. Cette tourelle d'extraction est puissante, fiable et robuste. Silencieuse, cette tourelle conviendra parfaitement pour un montage en toiture de toute cuisine professionnelle, restaurant, brasserie, snack, kebab, cuisine collective et cantine.

Résumé des Spécifications Techniques

La tourelle aspirante T45 de 5200m3/h pour hotte de restaurant est conçue pour une installation en extérieur, directement sur conduit en façade ou sur souche terrasse / costière (voir les accessoires proposés en bas de page). La tourelle d'extraction pour hotte de cuisine est protégée par un capot en ABS et par un grillage anti-nuisible.

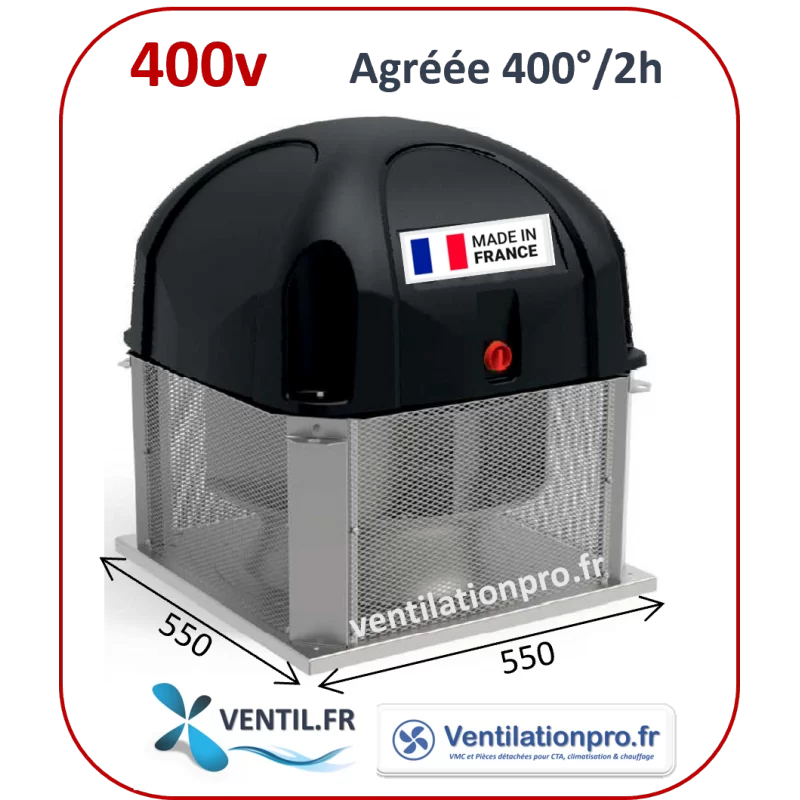

Ce groupe d'extraction de marque SAFTAIR peut remplacer une tourelle Aldes Velone, Alvene EMMOS, Atlantic Stelair, France Air SIMOUN, SAFTAIR, VIM TEDH (vérifiez au préalable les dimensions de l'embase).

La tourelles d'extraction de hotte de cuisine proposées par VENTIL.FR sont agréées F400/120 (400°/2h) et peuvent donc aussi servir de désenfumage en cas d'incendie.

 Applications de la tourelle d'extraction triphasée T45:

La tourelle T45 peut être utilisée dans les locaux neufs ou en rénovation. La tourelle T45 peut également être utilisée comme extracteur pour l'évacuation d'air chaud ou de fumées dans les ateliers / usines agro-alimentaires et pour l'aération des locaux.

-Grandes cuisines professionnelles

-Restaurant à cuisine ouverte ou de plus de 20kw d'appareils de cuisson, type brasserie, fast food, kebab, laboratoire traiteur ou boucherie, boulangerie...

-cantine et cuisine collective

-ERP tels que musée, salle de spectacle, hôpital, clinique, EHPAD, maison de retraite, hôtel, bureau, centre commercial, industrie...

-IGH

-parking

-centre commercial, supermarché et grande surface commerciale

-habitat collectif, logement, foyer, EPHAD, Hôpital, maison de retraite....

.

Comment installer une tourelle d'extraction pour hotte professionnelle sur un conduit circulaire:

Ventil.fr vous propose tous les accessoires nécessaires à l'installation de votre tourelle d'extractionde hotte professionnelle.

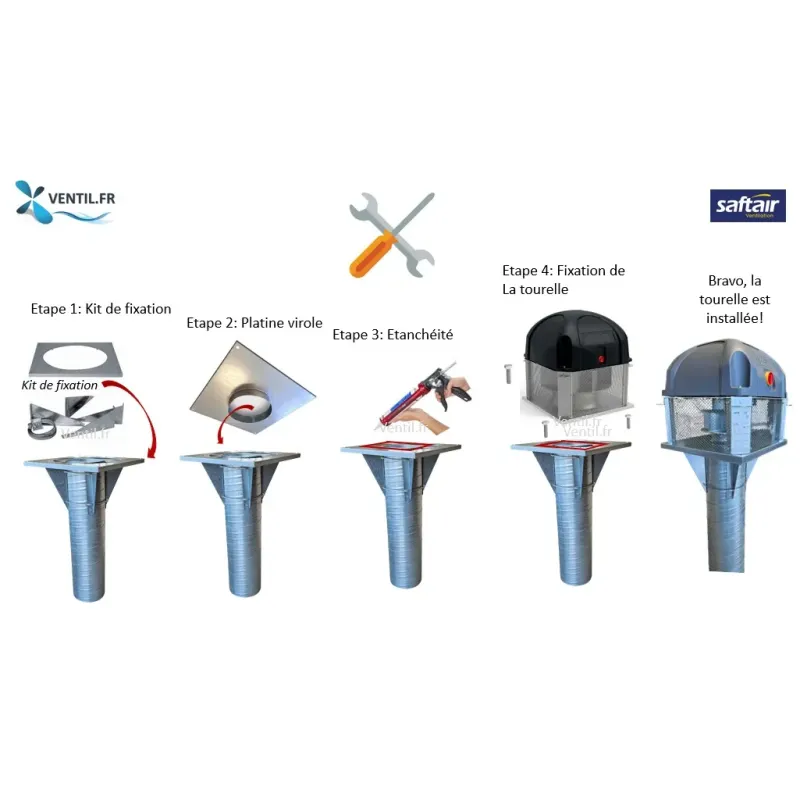

Comment installer votre tourelle d'extraction en 4 étapes simples:

Etape 1:

Installer le kit de fixation pour tourelle sur conduit circulaire avec ses 4 équerres fournies et son feuillard.

Etape 2:

Fixation la platine viroles spécialement concue par ventil.fr pour assurer l'étanchéité entre votre tourelle et le conduit circulaire.

Etape 3:

Appliquer un cordon de  joint avec un mastic aéraulique sur le rebord de la platine.

Etape 4:

Poser la tourelle et la boulonner.

.

Branchement /raccordement électrique d'une tourelle SAFTAIR Triphasée:

-Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto-thermiques adaptées.

-Raccordez avec un câble d'alimentation (souvent de type CR1-C1 résistant au feu pour le désenfumage) du tableau au variateur, et du variateur à l'interrupteur de proximité cadenassable (sectionneur) fourni avec la tourelle selon le schéma ci-dessous:

-raccorder le moteur selon le type d'alimentation - schéma ci-dessous:

-mesurer l'intensité du démarrage et en fonctionnement pour vérifier qu'elle ne dépasse pas l'intensité plaquée.

 Les Conseils d'Experts Ventil.fr

Pour garantir la longévité de votre matériel et la conformité de votre installation, nos techniciens vous recommandent :

Sécurité Électrique : Lors de l'installation, vérifiez impérativement l'intensité maximale de la tourelle. Prévoyez les protections thermiques adaptées en amont.

Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation.

Conformité Désenfumage : Pour une utilisation en mode désenfumage de sécurité, l'utilisation d'un câble coupe-feu de type CR1 est strictement obligatoire.

Régulation du débit : Vous pouvez faire varier la vitesse avec un variateur de fréquence.

Pour les installations de désenfumage, utiliser impérativement du câble coupe-feu CR1.

Questions Fréquentes (FAQ)

Pourquoi choisir une tourelle F400/120 agréée désenfumage pour un restaurant ?

La certification F400/120 garantit que la tourelle peut résister à une température de 400°C pendant 2 heures. C'est une obligation légale dans la majorité des ERP et cuisines professionnelles de plus de 20 kW pour assurer l'évacuation des fumées toxiques en cas d'incendie (désenfumage).

Peut-on réguler la vitesse de la tourelle THF45Saftair ?

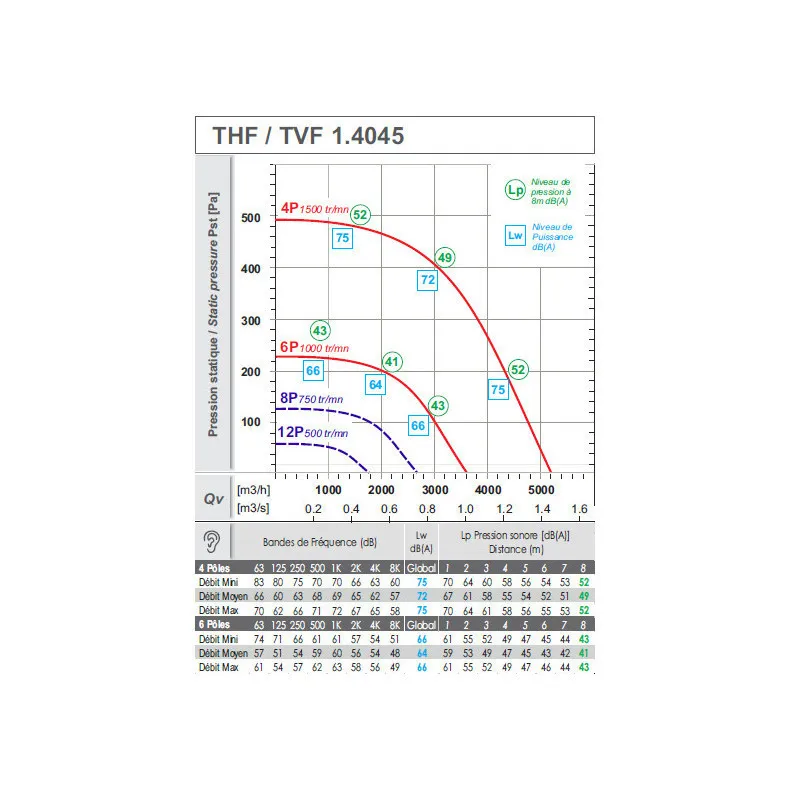

Oui, s'agissant d'un moteur triphasé 400V, la vitesse et le débit d'air (jusqu'à 5200 m³/h) se régulent de manière optimale à l'aide d'un variateur de fréquence électronique, disponible dans notre section accessoires.

.

Accessoires recommandés (disponibles en bas de page) :

• Variateur de fréquence pour moteur 400V

• Souches de toiture (costières) et plaques d'adaptation

• Câbles électriques incendie CR1 C2

• Disjoncteur magnétothermique de protection au tableau éléctrique
