Moteur escargot TMD 10/10 4500m3/h 750w 400v triphasé pour caisson d'extraction pour cuisine pro

Réf. TMD 10/10 400v

Moto-ventilateur centrifuge TMD 10/10 400v - triphasé- 0.75kw-1 vitesse pour extraction de hotte de cuisine professionnelle et restaurant -Tecnifan

Le moteur type escargot Tecnifan TMD 10/10 triphasé est la référence professionnelle pour l'extraction puissante et continue des buées grasses en restauration. Robuste et silencieux, il délivre jusqu'à 4 500 m³/h avec un niveau d'équilibrage supérieur.

Livré avec cadre de fixation (pattes vendues séparément, voir produits associés en bas de page).

Délai: 1 à 2 jours

Garantie 1 an selon nos conditions générales de vente. A réception, contrôler bien le produitet vérifiez que la turbine tourne librement. Si la turbine frotte sur le carter, réfusez la livraison.  Il peut arriver que le cadre de fixation soit légèrement tordu dans un angle, cela n'a aucun impact sur le fonctionnement du moteur; il suffit juste de le redresser avec une pince avant d'installer le moteur dans la hotte.  Les moteurs sont conçus pour fonctionner à 200pa de pression minimum; en dessous, les protections thermiques s'enclenchent et peuvent endommager irrémédiablement le moteur. Tout moto-ventilateur installé en direct et sans réseau aéraulique adapté permettant un fonctionnement à 200pa minimum ne sera pas couvert par la garantie. Photos non contractuelles. Attention: les moto-ventilateurs ne sont ni repris, ni échangés.

Moteur escargot TMD 10/10 4500m3/h 750w 400v triphasé pour caisson d'extraction pour cuisine pro

Réf. TMD 10/10 400v
En stock - Livraison 1 à 2 jours

Moto-ventilateur centrifuge TMD 10/10 400v - triphasé- 0.75kw-1 vitesse pour extraction de hotte de cuisine professionnelle et restaurant -Tecnifan

Le moteur type escargot Tecnifan TMD 10/10 triphasé est la référence professionnelle pour l'extraction puissante et continue des buées grasses en restauration. Robuste et silencieux, il délivre jusqu'à 4 500 m³/h avec un niveau d'équilibrage supérieur.

Livré avec cadre de fixation (pattes vendues séparément, voir produits associés en bas de page).

Délai: 1 à 2 jours

Garantie 1 an selon nos conditions générales de vente. A réception, contrôler bien le produitet vérifiez que la turbine tourne librement. Si la turbine frotte sur le carter, réfusez la livraison.  Il peut arriver que le cadre de fixation soit légèrement tordu dans un angle, cela n'a aucun impact sur le fonctionnement du moteur; il suffit juste de le redresser avec une pince avant d'installer le moteur dans la hotte.  Les moteurs sont conçus pour fonctionner à 200pa de pression minimum; en dessous, les protections thermiques s'enclenchent et peuvent endommager irrémédiablement le moteur. Tout moto-ventilateur installé en direct et sans réseau aéraulique adapté permettant un fonctionnement à 200pa minimum ne sera pas couvert par la garantie. Photos non contractuelles. Attention: les moto-ventilateurs ne sont ni repris, ni échangés.

Fiche technique complète

5 Produits

Fiche technique

Fabricant
TECNIFAN
Référence / Code fabricant
TMD 10/10 0.75 KW (1 CV)-6P-T-IP54-1V
Alimentation
400V
Intensité/ Ampérage
4A en 3*230v/ 2.4A en 400v
Indice de protection
IP 44
Matériau
Acier galvanisé

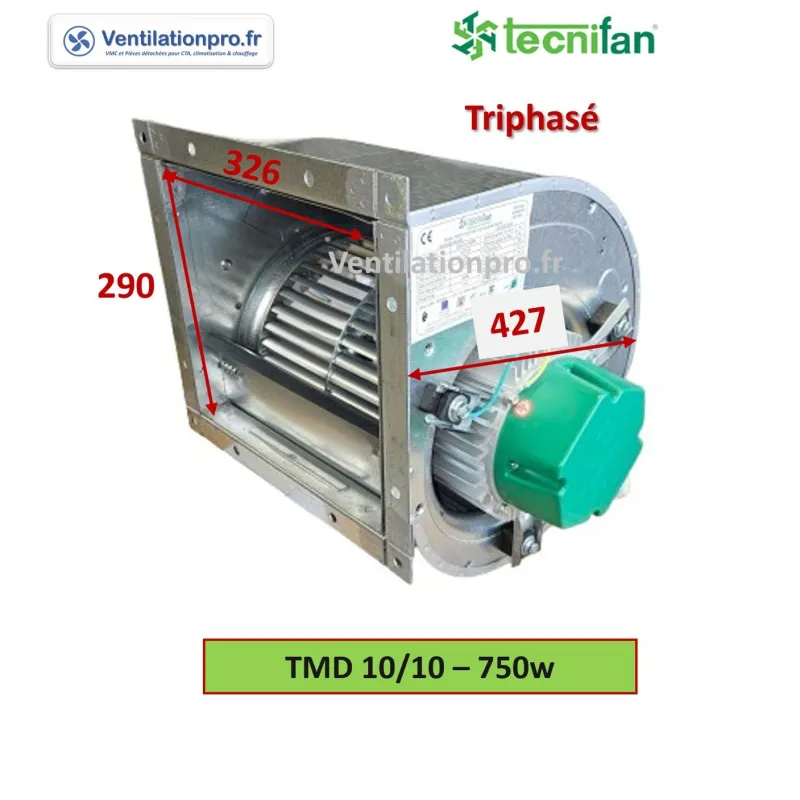

Dimensions Turbine
10*10 pouces (370*370 mm)
Dimensions de l'ouverture (refoulement)
326*290 mm
Diamètre du carter (escargot)
427 mm
Type d'entraînement
Direct à roulement à billes auto-lubrifié
Débit maximum
4500 m3/h
Vitesse de rotation
920 trs/min - 920 rpm
Poids
18.2 kg
Normes
CE
Garantie
1 an constructeur

Références spécifiques

MPN
TMD 10/10 0.75 KW (1 CV)-6P-T-IP54-1V

Informations et documents

Schéma & dimensions

comment puis je savoir quel est mon type de moteur de hotte?

Schéma de montage

Schéma montage

Le moto-ventilateur Tecnifan TMD 10/10 triphasé (type DD 10/10) est spécialement conçu pour intégrer les caissons d'extraction et hottes de cuisines professionnelles (restaurants, fast-foods, collectivités). Équipé d'un moteur à 6 pôles de 750W en 400V, il assure un débit d'air exceptionnel jusqu'à 4 500 m³/h, idéal pour évacuer efficacement les graisses, odeurs et vapeurs chaudes.

Sa conception en acier galvanisé haute résistance, associée à un rotor interne optimisé et des roulements à billes lubrifiés à vie, garantit une excellente longévité et un fonctionnement ultra-silencieux sans vibrations parasites.

Caractéristiques Techniques

SpécificationValeur / Détail
Marque & ModèleTecnifan TMD 10/10 (Type DD 10/10)
Débit d'air maximal4 500 m³/h
Tension & AlimentationTriphasé 400V / 50Hz
Puissance nominale750 Watts
Type de moteur6 Pôles (faible niveau sonore)
Matériau de la viroleAcier galvanisé anti-corrosion
Conception turbineRoue à aubes courbées (action) sur roulements à billes
Équivalence directeNicotra DD10/10 / SV 10-10, S&P CBM 10/10, Sodeca CBD-2828, Sisteven DTM-10/10, Chaysol DA 10-10, CMC DAIN 10/10

Applications & Compatibilité

Ce moteur escargot à entraînement direct s'installe directement dans :

  • Les caissons d'extraction de ventilation

  • Les hottes aspirantes professionnelles de restauration

  • Les systèmes d'évacuation de buées grasses et d'air chargé en cuisine commerciale

Conseils de Pose & Recommandations d'Installation

  1. Étanchéité : Appliquez un joint mousse étanche entre le cadre de fixation du moteur et la virole de la hotte ou du caisson pour prévenir toute fuite d'air et de graisse.

  2. Supportage : Dans un caisson de ventilation, prévoyez un jeu de pieds supports adaptés pour stabiliser l'ensemble.

  3. Variations de vitesse : Ce moteur triphasé supporte la régulation de vitesse via un variateur de fréquence triphasé.

  4. Sécurité électrique : L'installation doit impérativement être reliée à la terre et protégée par un disjoncteur thermique dimensionné à l'intensité du moteur.

€
