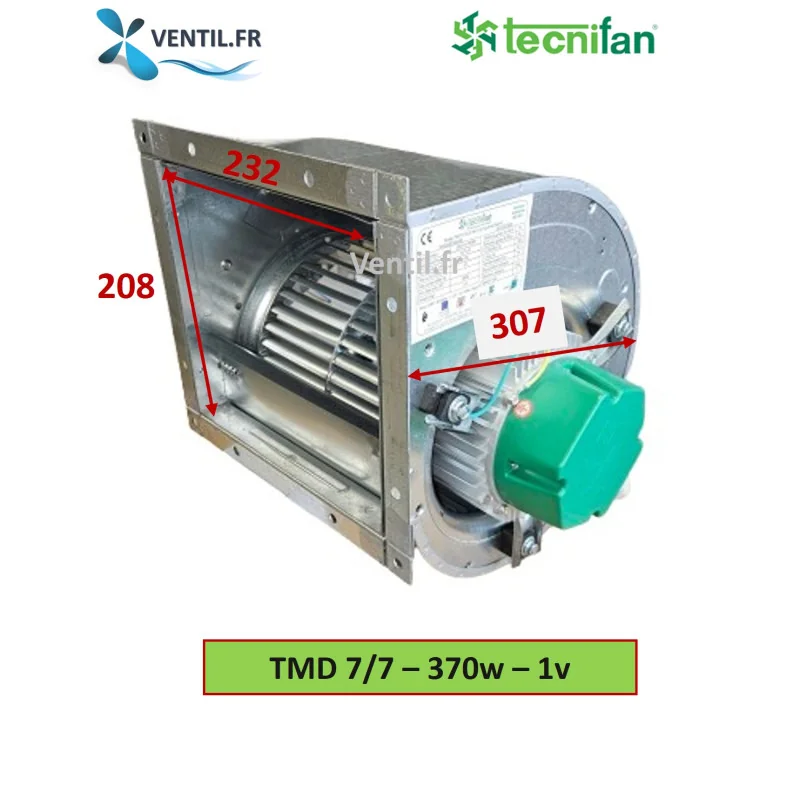

Moteur escargot TMD 7/7- 2400 m3/h -370W 230v TRES PUISSANT et compatible toute hotte de cuisine professionnelle

Moteur ventilateur escargot très puissant 2400 m3/h TMD7/7-370W 230v Tecnifan- compatible toute hotte de cuisine professionnelle / pour la restauration

Ce moto-ventilateur centrifuge TMD7/7 est compatible toute hotte de restaurant (Alvene, Diamond, France Air, GGM, Metro, Saftair, VIM,...) Compatible aussi avec les caissons d'extraction BD 19/19, RE7/7 et ALVI-D3 et PRIMERO 7/7. Equivalent CBD-1919 , CBM 7/7 , DD7/7, TMD7/7. Robuste et puissant, ce moto-ventilateur DD 7/7 a un débit max de 2400m3/h. Silencieux, il offre un excellent rapport qualité - prix. Ce moteur centrifuge puissant DD7/7 est très répandu et parfaitement adapté pour les hottes de restaurant, snack, Kebab, bar, crêperie et petite restauration. Le ventilateur de hotte DD 7/7 est un moto-ventilateur pas cher et efficace.

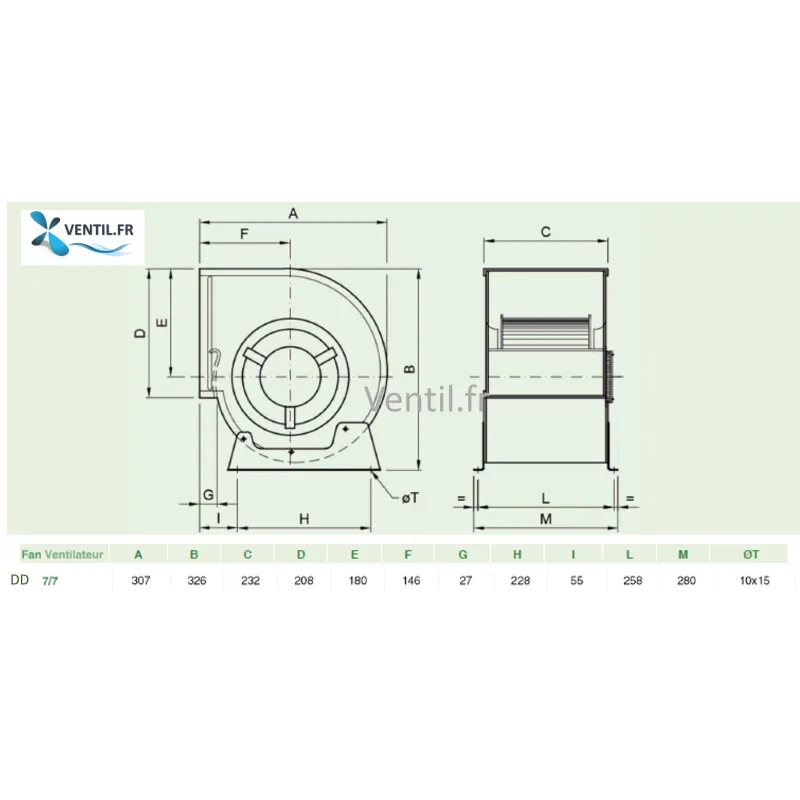

Résumé des Spécifications Techniques

Bride incluse (cadre de fixation pour fixer le moteur sur la hotte ou dans un caisson)

*Application du moteur de hotte TMD 7/7 370w:

Ce moto-ventilateur centrifuge est incorporable dans la majorité des hottes de cuisine professionnelle. Le ventilateur DD7/7 est spécialement conçu pour l'extraction des buées grasses, graisses et odeurs de restauration dans les hottes de restaurant de 1 à 2m.

Le ventilateur DD7/7 peut également être installé dans un caisson de ventilation ou d'extraction de marque Saftair, ECM, Combisteel, VIM, ALVENE, DIAMOND, GGM, SODECA..

Guide d'Installation et Raccordement Électrique du TMD 9/7 TECNIFAN

1. Positionnement et Fixation

• Le ventilateur escargot DD 7/7 est si possible installé au milieu de la hotte.

• Appliquez impérativement un joint mousse étanche sur le cadre de rejet (entre le cadre de fixation du moteur et la hotte- voir nos kits de pose pour moteur).

• Privilégiez un réseau de gaines rigides ou semi-rigides de Ø 250 mm minimum pour limiter les pertes de charge.

• Vous pouvez faire varier la vitesse de ce moteur en installant un variateur de tension de 4.5a.

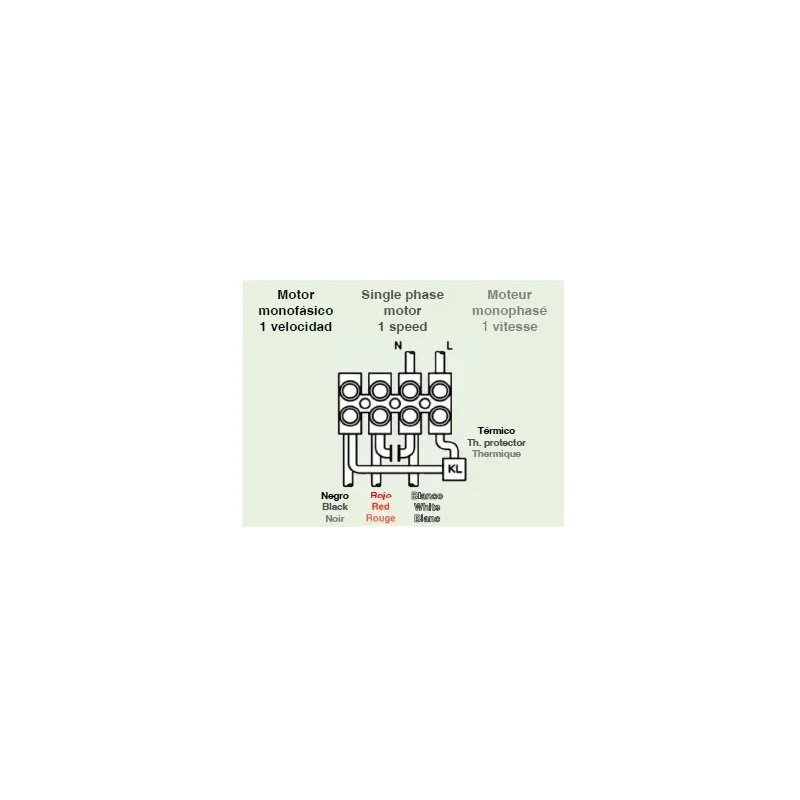

2. Schéma de Câblage Électrique (230V Monophasé)

SÉCURITÉ : Coupez l'alimentation au tableau principal avant toute manipulation. Le raccordement doit intégrer une protection thermique dédiée et une mise à la terre (NF C 15-100).

1. Dévissez le boîtier de raccordement étanche (IP54) situé sur le côté du carter .

2. Identifiez les connexions du condensateur pré-câblé.

3. Raccordez le câble d'alimentation :

Veuillez à respecter les branchements électriques préconisés par le fabricant. Ce schéma est imprimé sur le carter du moto-ventilateur et à l'intérieur du boîtier de raccordement électrique fourni. Ci-dessous une photo illustrant ces raccordements.
