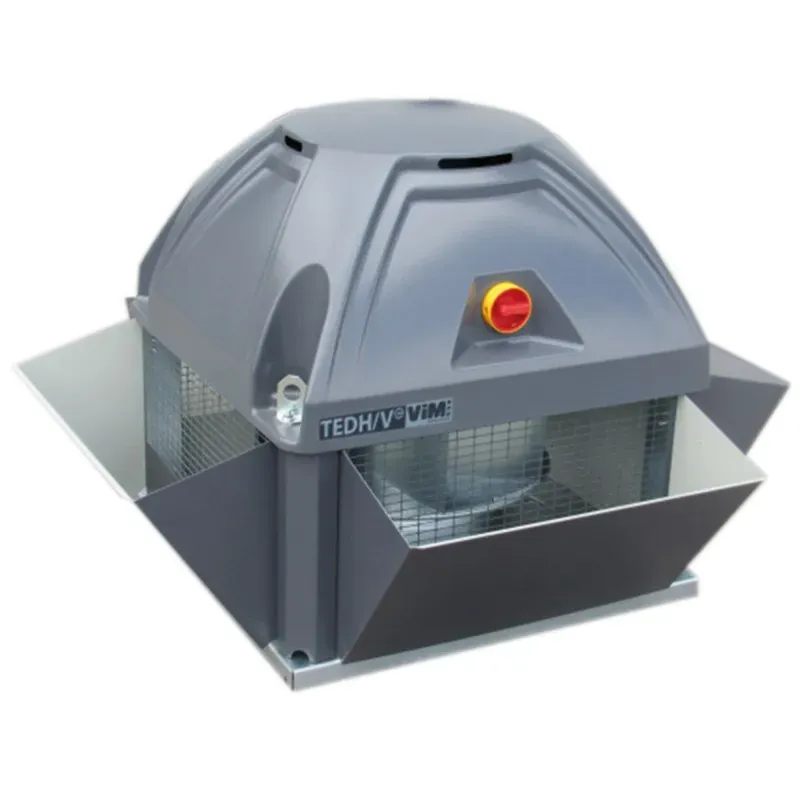

Tourelle d'extraction 5500m3/h TEDV Taille 400 230v-monophasé 400°/2h (F400-120) Vim réf: 691041 -rejet vertical délai 15 jrs

Réf. TEDV400-230V

Tourelle de ventilation /extraction compacte à rejet vertical TEDH 400 débit max 5500m3/h -230v - 550W - 3.9A pour hotte de cuisine pro /Snack / restaurant marque VIM

Homologuée désenfumage F400/120 (400°-2h)

Variation de vitesse par variateur VARZ ou variateur de fréquence mono-mono uniquement (voir en bas de page).

Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, Saftair .

Délais: 15 jours

Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto thermiques adaptées. Ces obligations sont à la charge de l’installateur. Attention IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie.Ce matériel est adapté aux conditions d'utilisation en France métropolitaine uniquement. Tout usage hors France métropolitaine est sous la responsabilité de l'utilisateur. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an à date de facture selon nos conditions générales de vente. Photos non contractuelles. Attention: les tourelles ne sont ni reprises ni échangées.

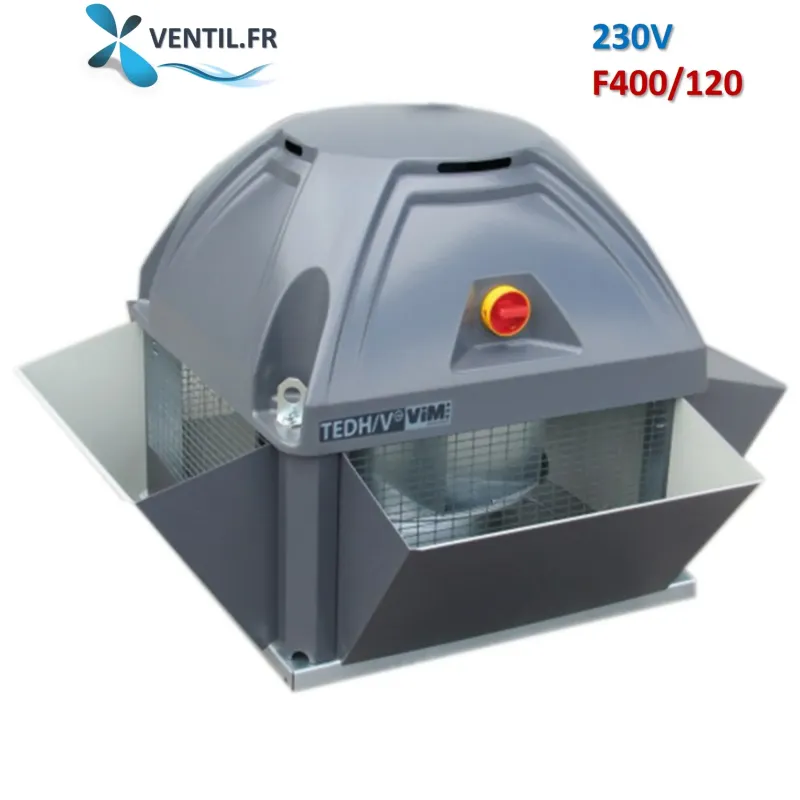

Tourelle d'extraction 5500m3/h TEDV Taille 400 230v-monophasé 400°/2h (F400-120) Vim réf: 691041 -rejet vertical délai 15 jrs

Réf. TEDV400-230V
délai 15 jours

Tourelle de ventilation /extraction compacte à rejet vertical TEDH 400 débit max 5500m3/h -230v - 550W - 3.9A pour hotte de cuisine pro /Snack / restaurant marque VIM

Homologuée désenfumage F400/120 (400°-2h)

Variation de vitesse par variateur VARZ ou variateur de fréquence mono-mono uniquement (voir en bas de page).

Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, Saftair .

Délais: 15 jours

Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto thermiques adaptées. Ces obligations sont à la charge de l’installateur. Attention IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie.Ce matériel est adapté aux conditions d'utilisation en France métropolitaine uniquement. Tout usage hors France métropolitaine est sous la responsabilité de l'utilisateur. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an à date de facture selon nos conditions générales de vente. Photos non contractuelles. Attention: les tourelles ne sont ni reprises ni échangées.

Fiche technique complète

Fiche technique

Fabricant
VIM
Référence / Code fabricant
691041
TEDH 400
Débit maximum
5500 m3/h
Vitesse de rotation
1500 trs/min - 1500 rpm
Dimensions de l'embase:
540*540 mm
Hauteur:
609mm
Agrément/ PV feu:
F400/120 (400° 2 heures)
Normes
CE
Garantie
1 an constructeur

Références spécifiques

MPN
TEDV 400

Informations et documents

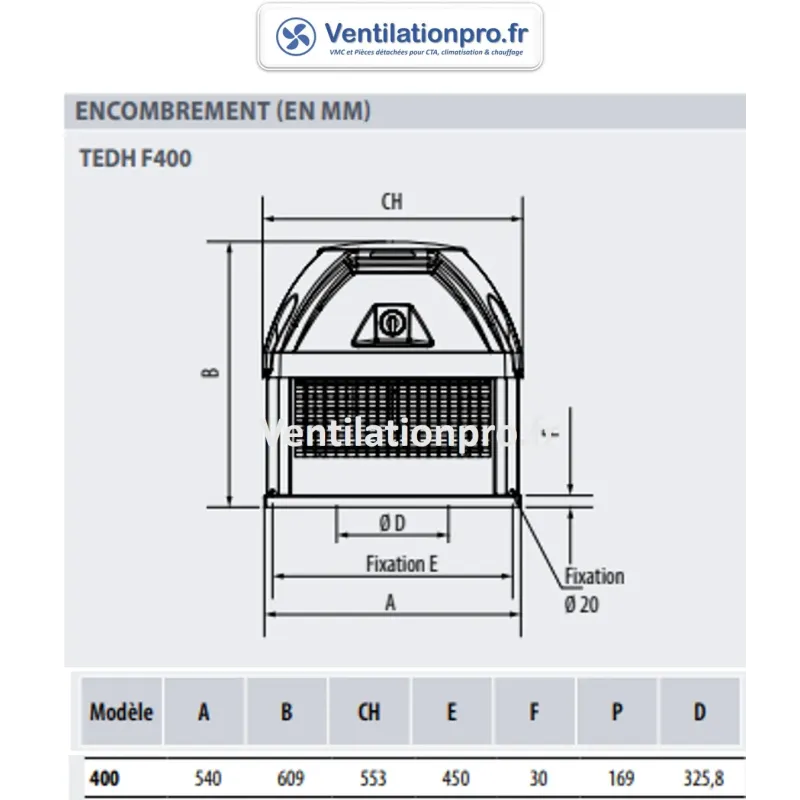

Schéma & dimensions

dimensions de la Tourelle d'extraction 5500m3/h TEDH taille 400 -230v F400 6P - Marque S&P VIM- Désenfumage réf 690041

Schéma de montage

schéma de raccordement électrique TEDV 400 Vim

Tourelle de ventilation /extraction compacte à rejet horizontal TEDH 400 débit max 5500m3/h -230v - 550W - 3.9A pour hotte de cuisine pro /Snack / restaurant marque VIM

Tourelle de ventilation pour l'extraction des fumées et odeurs de restaurant. Cette tourelle d'extraction est fiable et robuste. Silencieuse, cette tourelle conviendra parfaitement pour un montage en toiture de toute petite cuisine professionnelle, restaurant, brasserie, snack, kebab, cantine et cuisine collective.

La tourelle d'extraction S&P VIM TEDH 400 monophasée peut être utilisée dans les locaux neufs ou en rénovation. La tourelle TEDH peut également être utilisée pour l'évacuation d'air chaud ou de fumées dans les ateliers / usines agro-alimentaires et pour l'aération des locaux.

La tourelle TEDH 400 pour hotte de restaurant est conçue pour une installation en extérieur, directement sur conduit en façade ou sur souche terrasse / costière (voir les accessoires proposés en bas de page). La tourelle d'extraction pour hotte de cuisine est protégée par un capot en ABS et par un grillage anti-nuisible.

La tourelles d'extraction de hotte de cuisine proposées par VENTIL.FR sont agréées F400/120 (400°/2h) et peuvent donc aussi servir de désenfumage en cas d'incendie. La tourelle TEDH est une tourelle de désenfumage classée destinée aux locaux tertiaires, ERP, IGH (immeuble de grande hauteur), locaux industriels, parkings et logements collectifs. La tourelle de désenfumage ventil.fr permet de répondre aux normes de sécurité incendie dans les établissements recevant du public comme les hôpitaux, cliniques, musés, salles de spectacle, hôtels, bureaux... La tourelle de désenfumage est agréée F400/120 (400°/2 heures). La tourelle peut être utilisé dans les locaux neufs ou en rénovation. La tourelle taille 400 peut également être utilisée pour l'évacuation d'air chaud, vapeurs ou de fumées dans les ateliers / usines, pour l'aération des locaux et le désenfumage des parkings.

La tourelle TEDH 400 est conçue pour une installation en extérieur, directement sur conduit ou sur souche terrasse / costière (accessoire). La tourelle pour désenfumage peut être équipée d'un kit de rejet vertical. La tourelle proposée par ventil.fr est modulable: rejet horizontal, rejet vertical ou tourelle à costière de désenfumage naturel pour l'habitat collectif.

La tourelle TEDH 400 est certifiée F400/120 selon la NF EN 12101-3, elle répond aux dernières normes en vigueur. Elle est également conforme à la directive ErP.

Cette tourelle de marque Saftair peut remplacer une tourelle Aldes Velone, Alvene EMMOS, Atlantic Stelair, CAIROX RFV, France Air SIMOUN, SAFTAIR (vérifiez au préalable les dimensions de l'embase et le débit nécessaire).

.

Caractéristiques Techniques Principales

CaractéristiqueValeur / Spécification

Marque

VIM

Modèle

TEDH 400

Type de produit

Tourelle d'extraction / ventilation compacte

Type de rejet

Horizontal

Débit d'air maximal

5500m3/h

Alimentation électrique

230V

Puissance consommée

550W

Intensité

3.9A

Homologation / Norme

Désenfumage F400/120 (400°/2h)

Type de variation

Variateur de fréquence mono-mono uniquement

Application

Hottes de cuisine professionnelle, Snack, Restaurant, Traiteur

Points Forts & Bénéfices Client

  1. Haute Capacité d'Extraction : Avec un débit puissant atteignant $5500\text{ m}^3/\text{h}$, elle capte et évacue efficacement les odeurs, vapeurs d'huile et fumées de cuisson intenses.

  2. Sécurité et Conformité Incendie (F400/120) : Certifiée pour résister à des températures de $400^\circ\text{C}$ durant 2 heures, elle assure la mise en conformité de votre établissement selon les normes ERP (Établissements Recevant du Public).

  3. Format Compact à Rejet Horizontal : Son design gain de place facilite son installation en toiture ou sur terrasse, même dans les espaces restreints.

  4. Alimentation Monophasée 230V : S'adapte facilement aux installations électriques standards sans nécessiter de raccordement triphasé.

  5. Fiabilité VIM : Conçue avec des matériaux résistants à la corrosion et aux graisses pour une longévité accrue en milieu exigeant.

Guide d'Équivalences & Compatibilité de Remplacement

Cette tourelle VIM TEDH 400 est une excellente alternative pour le remplacement d'anciens équipements ou le renouvellement de parc. Selon les dimensions d'embase et le débit souhaité, elle peut remplacer avantageusement les modèles suivants :

  • Aldes : Gamme Velone

  • Alvene : Gamme EMMOS

  • France Air : Gamme SIMOUN

  • Saftair : Modèles équivalents de tourelles de toiture

Note : Toujours vérifier les cotes d'embase de raccordement et le point de fonctionnement aéraulique avant le remplacement.

logo application Applications de la tourelle d'extraction TEDH 400 monophasé:

-Grande cuisine professionnelle

-Restaurant à cuisine ouverte ou de plus de 20kw d'appareils de cuisson, type brasserie, fast food, kebab, laboratoire traiteur ou boucherie, boulangerie...

-cantine, cuisine collective

-hotte agro-alimentaire et hotte industrielle

-ERP tels que musée, salle de spectacle, hôpital, clinique, EHPAD, maison de retraite, hôtel, bureau, centre commercial, industrie...

-IGH

-parking

-centre commercial

-habitat collectif

-supermarché/ grande surface commerciale

logo conseil Les conseils de ventil.fr:

Prévoir à proximité de l’appareil un interrupteur cadenassable (fourni) et les protections thermiques adaptées.

Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation.

Pour les installations de désenfumage, utiliser impérativement du câble coupe-feu CR1.

Variation de Vitesse & Régulation

⚠️ IMPORTANT - CONSEIL D'INSTALLATION : La variation de vitesse de la tourelle VIM TEDH 400 s'effectue exclusivement au moyen d'un variateur VARZ ou d'un variateur de fréquence monophasé / monophasé (mono-mono).

Ne pas utiliser de variateur électronique à coupure de phase ou de transformateur non adapté, sous peine d'endommager le moteur et d'annuler la garantie constructeur.

FAQ - Foire Aux Questions

La tourelle VIM TEDH 400 est-elle obligatoire pour une cuisine professionnelle ?

Oui, si votre installation nécessite une extraction en toiture respectant la réglementation ERP et la norme de désenfumage F400/120. Elle permet de maintenir l'évacuation des fumées en cas d'incendie.

Peut-on brancher la tourelle TEDH 400 sur un variateur de tension classique ?

Non. Ce modèle nécessite impérativement un variateur de fréquence mono-mono (230V/230V) pour réguler la vitesse du moteur en toute sécurité sans surchauffe.

Comment savoir si la TEDH 400 remplace ma tourelle actuelle (Aldes, France Air, Saftair, Alvene) ?

Il suffit de comparer le débit d'air requis ($5500\text{ m}^3/\text{h}$ max), l'alimentation électrique ($230\text{V}$) et la dimension du carré d'embase de fixation.

€
