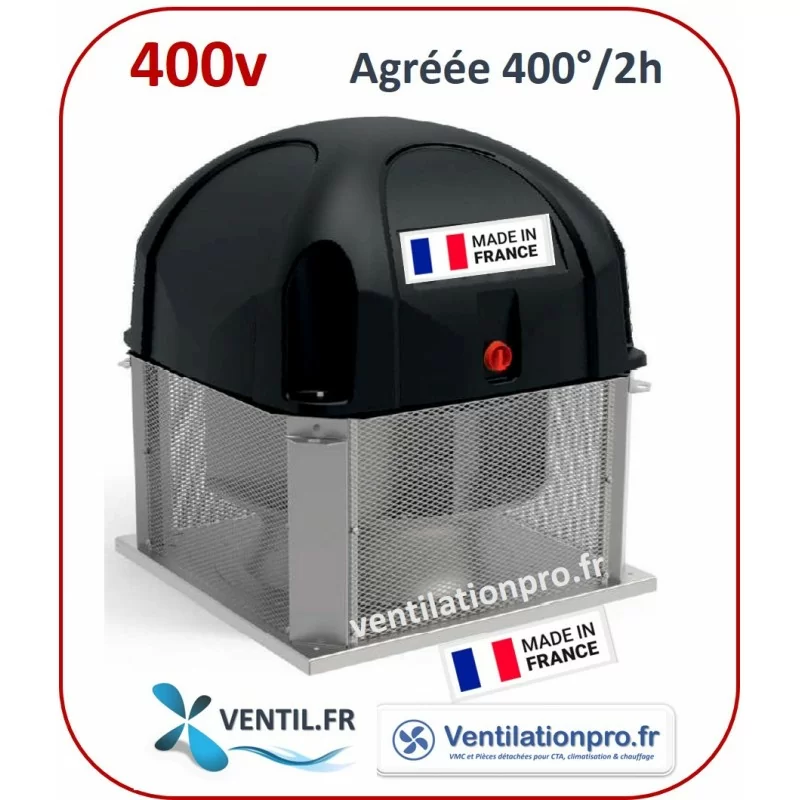

Tourelle d'extraction 10000 m3/h-T63 6T-TRI - 400°/2h hotte de cuisine pro -réf: THF 3- 5663 /6T SAFTAIR délai: 10 jours
Réf. THF 5663-400V
Homologuée désenfumage 400°/2h. Tourelle à rejet horizontal THF63- débit max 10 000m3/h -TRIPHASEE pour extraction de hotte de cuisine professionnelle et restaurant - SAFTAIR
Tourelle très puissante et silencieuse pour grande cuisine et industrie
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.
Délais: 10 jours
.
Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. L’utilisation de l’appareil doit se faire par l’intermédiaire d’un régulateur de fréquence, merci de vous reporter aux notices respectives de chaque appareil. IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an constructeur. Les tourelles ne sont ni reprises ni échangées.
770 des 2000 caractères autorisés
Caractéristiques
Tourelle d'extraction 10000 m3/h-T63 6T-TRI - 400°/2h hotte de cuisine pro -réf: THF 3- 5663 /6T SAFTAIR délai: 10 jours
Réf. THF 5663-400V
Délai: 10 jours
Homologuée désenfumage 400°/2h. Tourelle à rejet horizontal THF63- débit max 10 000m3/h -TRIPHASEE pour extraction de hotte de cuisine professionnelle et restaurant - SAFTAIR
Tourelle très puissante et silencieuse pour grande cuisine et industrie
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.
Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.
Délais: 10 jours
.
Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. L’utilisation de l’appareil doit se faire par l’intermédiaire d’un régulateur de fréquence, merci de vous reporter aux notices respectives de chaque appareil. IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an constructeur. Les tourelles ne sont ni reprises ni échangées.
770 des 2000 caractères autorisés
Caractéristiques
Fiche technique complète
Fiche technique
- Modèle / Référence
- 3-THF 5663/6T
- Fabricant
- SAFTAIR
- Alimentation
- 400V
- Puissance
- 1500W
- Intensité/ Ampérage
- 3.71A
- Indice de protection
- IP 55
- Matériau
- Acier galvanisé - capot en ABS
- Débit maximum
- 10 000 m3/h
- Vitesse de rotation
- 1000 trs/min - 1000 rpm
- Niveau sonore / acoustique
- 74 à 78 db selon régime

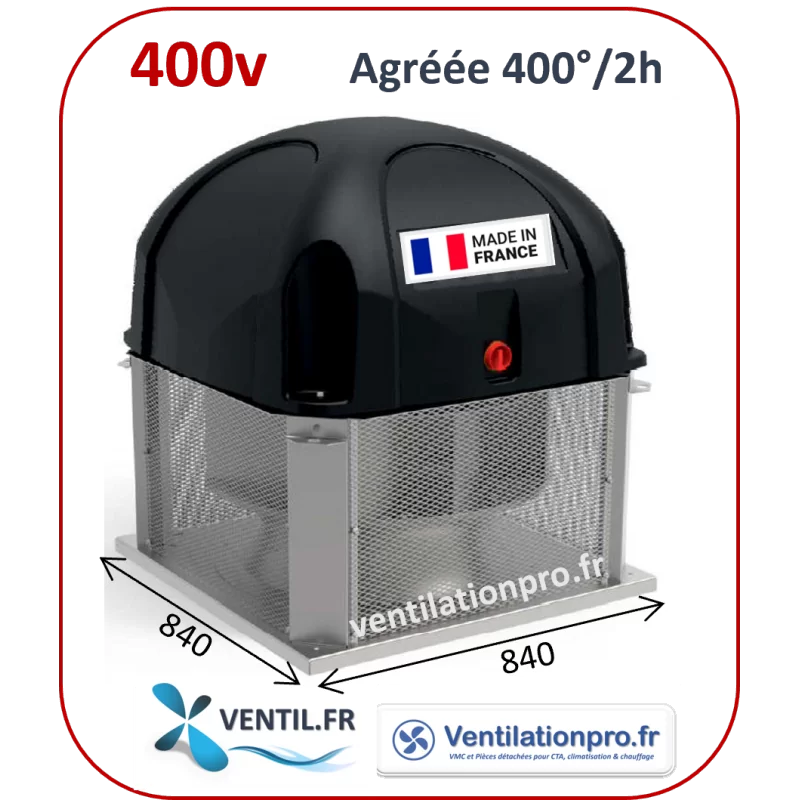

- Dimensions de l'embase:
- 840*840 mm
- Hauteur:
- 915 mm
- Type de rejet:
- Horizontal
- Poids
- 95Kg
- Type de moteur:
- AC 6P 1V
- Normes
- CE
- Garantie
- 1 an constructeur
Références spécifiques
- MPN
- 3-THF 5663/6T
Informations et documents
Schéma & dimensions
Schéma de montage
Tourelle d' extraction à rejet horizontal THF63 débit max 10000m3/h -400v - F400/120 pour hotte de cuisine professionnelle / restaurant / industrie, agréée désenfumage marque SAFTAIR
La tourelle de ventilation T63 est conçue pour l'extraction des fumées et odeurs de restaurant. Cette tourelle d'extraction est fiable et robuste. Silencieuse, cette tourelle conviendra parfaitement pour un montage en toiture de toute petite cuisine professionnelle, restaurant, brasserie, snack, kebab. Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH (vérifiez au préalable les dimensions de l'embase).
Résumé des Spécifications Techniques
| Caractéristique | Valeur / Information |
| Modèle / Référence | 3-THF 5663/6T |
| Marque | Saftair |
| Code fabricant | T5663/6T |
| Alimentation | triphasé 3* 230 V / 400v— 50 Hz |
Puissance | 1500 W - (Moteur AC 6 pôles) |
Intensité | 3.71 A |
| Indice de protection | IP55 |
| Protection moteur | Protection par sécurité thermique (ipsotherme, coupure du moteur en cas de surchauffe) |
| Matériau du capot | ABS |
| Dimension de l'embase | 840*840mm |
| Hauteur | 915mm |
| Type de rejet | horizontal |
| Type de moteur | Moteur Ac type B5 |
| Débit maximum | 10000m3/h |
| Vitesse de rotation | 1000 trs/min - 1000 rpm |
| Pression Maximale | 200 Pa minimum |
| Niveau sonore / acoustique | 74db selon le régime |
| Agrément | F400/120 désenfumage |
| Diamètre Conduit Conseillé | Ø560 mm minimum |
| Poids & Matériaux | 95kg — Acier galvanisé anticorrosion, capot en ABS |
| Garantie | 1 an constructeur |
La tourelle T63 pour hotte de restaurant est conçue pour une installation en extérieur, directement sur conduit en façade ou sur souche terrasse / costière (voir les accessoires proposés en bas de page). La tourelle d'extraction pour hotte de cuisine est protégée par un capot en ABS et par un grillage anti-nuisible.
Cette tourelle peut remplacer une tourelle Aldes Velone, Alvene EMMOS, France Air SIMOUN, SAFTAIR, VIM TEDH (vérifiez au préalable les dimensions de l'embase).
La tourelles d'extraction de hotte de cuisine proposées par VENTIL.FR sont agréées F400/120 (400°/2h) et peuvent donc aussi servir de désenfumage en cas d'incendie.
Applications de la tourelle d'extraction triphasée T63:
La tourelle T63 peut être utilisé dans les locaux neufs ou en rénovation. La tourelle T63 peut également être utilisée pour l'évacuation d'air chaud ou de fumées dans les ateliers / usines agro-alimentaires et pour l'aération des locaux.
-Grandes cuisines professionnelles
-Restaurant à cuisine ouverte ou de plus de 20kw d'appareils de cuisson, type brasserie, fast food, kebab, laboratoire traiteur ou boucherie, boulangerie...
-industrie agro-alimentaire et autres applications industrielles
-ERP tels que musée, salle de spectacle, hôpital, clinique, EHPAD, maison de retraite, hôtel, bureau,...
-IGH
-parking
-centre commercial
-habitat collectif
Branchement /raccordement électrique d'une tourelle SAFTAIR Triphasée:
-Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto-thermiques adaptées.
-raccorder l'alimentation au sectionneur (interrupteur de proximité) selon le schéma ci-dessous:
-raccorder le moteur selon le type d'alimentation - schéma ci-dessous:
-mesurer l'intensité du démarrage et en fonctionnement pour vérifier qu'elle ne dépasse pas l'intensité plaquée.
Les Conseils d'Experts Ventil.fr
Pour garantir la longévité de votre matériel et la conformité de votre installation, nos techniciens vous recommandent :
Sécurité Électrique : Lors de l'installation, vérifiez impérativement l'intensité maximale de la tourelle. Prévoyez les protections thermiques adaptées en amont.
Régulation du débit : Le moteur 400V de cette tourelle est parfaitement compatible avec un variateur de fréquence pour adapter le débit d'extraction au rythme de votre cuisine.
Conformité Désenfumage : Pour une utilisation en mode désenfumage de sécurité, l'utilisation d'un câble coupe-feu de type CR1 est strictement obligatoire.
Questions Fréquentes (FAQ)
Pourquoi choisir une tourelle F400/120 agréée désenfumage pour un restaurant ?
La certification F400/120 garantit que la tourelle peut résister à une température de 400°C pendant 2 heures. C'est une obligation légale dans la majorité des ERP et cuisines professionnelles de plus de 20 kW pour assurer l'évacuation des fumées toxiques en cas d'incendie (désenfumage).
Peut-on réguler la vitesse de la tourelle THF63 Saftair ?
Oui, s'agissant d'un moteur triphasé 400V, la vitesse et le débit d'air (jusqu'à 1000 m³/h) se régulent de manière optimale à l'aide d' un variateur de fréquence électronique, disponible dans notre section accessoires.
Accessoires recommandés (disponibles en bas de page) :
Variateur de fréquence pour moteur 400V
Souches de toiture (costières) et plaques d'adaptation
Câbles électriques incendie du câble coupe-feu CR1 C2
Disjoncteur magnétothermique de protection au tableau éléctrique
