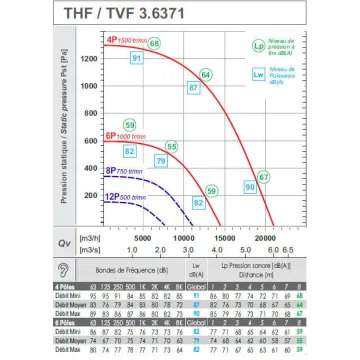

  • courbe débit Tourelle d'extraction THF 3- 6371 /6T -TRI 14000 m3/h 400°/2h triphasé pour hotte de cuisine professionnelle

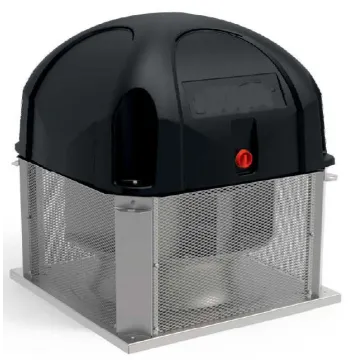

  • T6371 TRI
  • schéma de raccordement du moteur de tourelle THF 3- 6371 /6T Saftair
  • schéma de raccordement du sectionneur de tourelle THF 3- 6371 /6T Saftair

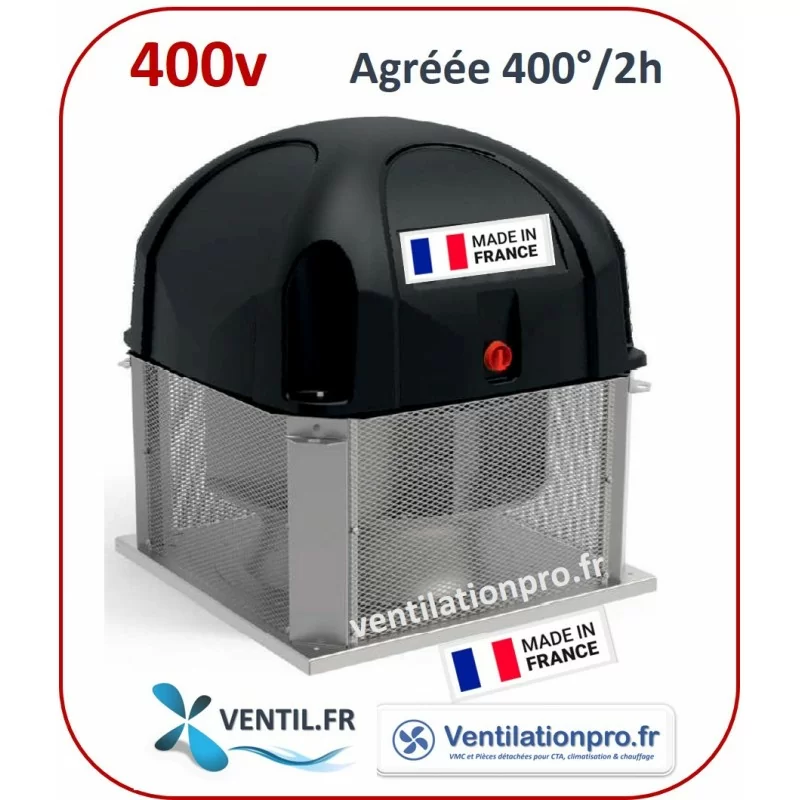

Tourelle d'extraction 14000 m3/h -T71-TRI 400°/2h triphasé pour hotte professionnelle -ref: THF3- 6371 /6T Saftair délai: 12 jrs

Réf. T6371tri

Tourelle d'extraction THF71 14000m3/h - F400/120- triphasé pour extraction de hotte de cuisine professionnelle - restaurant et désenfumage- ventilation marque SAFTAIR

Tourelle très puissante pour très grande cuisine professionnelle et industrie

Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.

Délai de livraison :  8 à 12 jours ouvrés

.

Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. L’utilisation de l’appareil doit se faire par l’intermédiaire d’un régulateur de fréquence, merci de vous reporter aux notices respectives de chaque appareil. IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an constructeur. Les tourelles ne sont ni reprises ni échangées.

Tourelle d'extraction 14000 m3/h -T71-TRI 400°/2h triphasé pour hotte professionnelle -ref: THF3- 6371 /6T Saftair délai: 12 jrs

Réf. T6371tri
Tourelle d'extraction 14000 m3/h -T71-TRI 400°/2h triphasé pour hotte de cuisine professionnelle -ref:T6371
search
  • Tourelle d'extraction 14000 m3/h -T71-TRI 400°/2h triphasé pour hotte de cuisine professionnelle -ref:T6371
  • dimensions Tourelle d'extraction 14000 m3/h -schéma de raccordement du moteur de tourelle THF 3- 6371 /6T Saftair -triphasé
  • courbe débit Tourelle d'extraction THF 3- 6371 /6T -TRI 14000 m3/h 400°/2h triphasé pour hotte de cuisine professionnelle
  • T6371 TRI
  • schéma de raccordement du moteur de tourelle THF 3- 6371 /6T Saftair
  • schéma de raccordement du sectionneur de tourelle THF 3- 6371 /6T Saftair
Délai: 10 à 15 jours

Tourelle d'extraction THF71 14000m3/h - F400/120- triphasé pour extraction de hotte de cuisine professionnelle - restaurant et désenfumage- ventilation marque SAFTAIR

Tourelle très puissante pour très grande cuisine professionnelle et industrie

Cette tourelle peut remplacer une tourelle (selon la taille) Aldes Velone, Alvene EMMOS, France Air SIMOUN, VIM TEDH.

Délai de livraison :  8 à 12 jours ouvrés

.

Nous indiquons le débit maximum; le débit mesuré et indiqué sur l'étiquette de la tourelle sera différent car mesuré en milieu de courbe. Il est obligatoire de prévoir une protection en tête de ligne et les protections magnéto-thermiques adaptées. Ces obligations sont à la charge de l’installateur. L’utilisation de l’appareil doit se faire par l’intermédiaire d’un régulateur de fréquence, merci de vous reporter aux notices respectives de chaque appareil. IMPORTANT: la tourelle mettra en défaut les variateurs si celle -ci fonctionne au-dessus de son intensité plaquée (étiquette sur le montant de la tourelle). Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation. Tout fonctionnement en sur-intensité entrainant des dommages sur le moteur ne sera pas pris en charge par la garantie. Tout usage spécifique (notamment les foyers à feu ouvert) doit être validé par le fabricant du matériel de cuisson ou par un bureau d'études. Garantie 1 an constructeur. Les tourelles ne sont ni reprises ni échangées.

Fiche technique complète

Fiche technique

Modèle / Référence
THF 3- 6371 /6T
Fabricant
SAFTAIR
Alimentation
400V
Puissance
1500W
Intensité/ Ampérage
3.7A
Indice de protection
IP 55
Matériau
Acier galvanisé - capot en ABS
Vitesse de rotation
1000 trs/min - 1000 rpm
Niveau sonore / acoustique
55 à 64 db selon régime
Diamètre Conduit Conseillé
500 mm

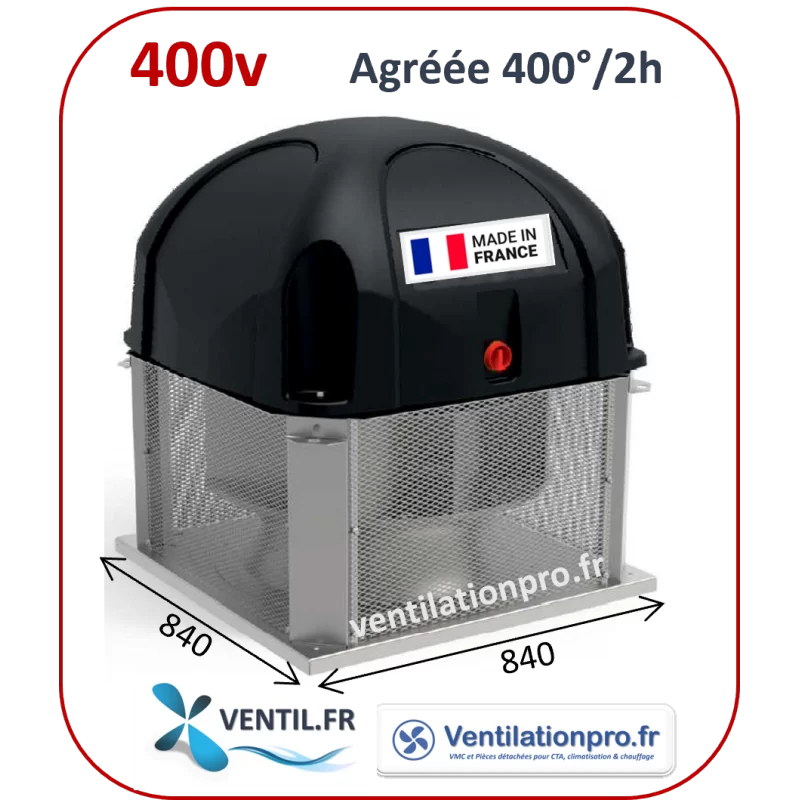

Dimensions de l'embase:
840*840 mm
Hauteur:
915 mm
Type de rejet:
Horizontal
Poids
120 kg
Type de moteur
AC 6P 1V
Agrément/ PV feu:
F400/120 (400° 2 heures)
Puissance des appareils de cuisson sous la hotte
Tout type de cuisine y compris supérieure à 20Kw
Garantie
1 an constructeur

Références spécifiques

MPN
2- 5056 /6T

Informations et documents

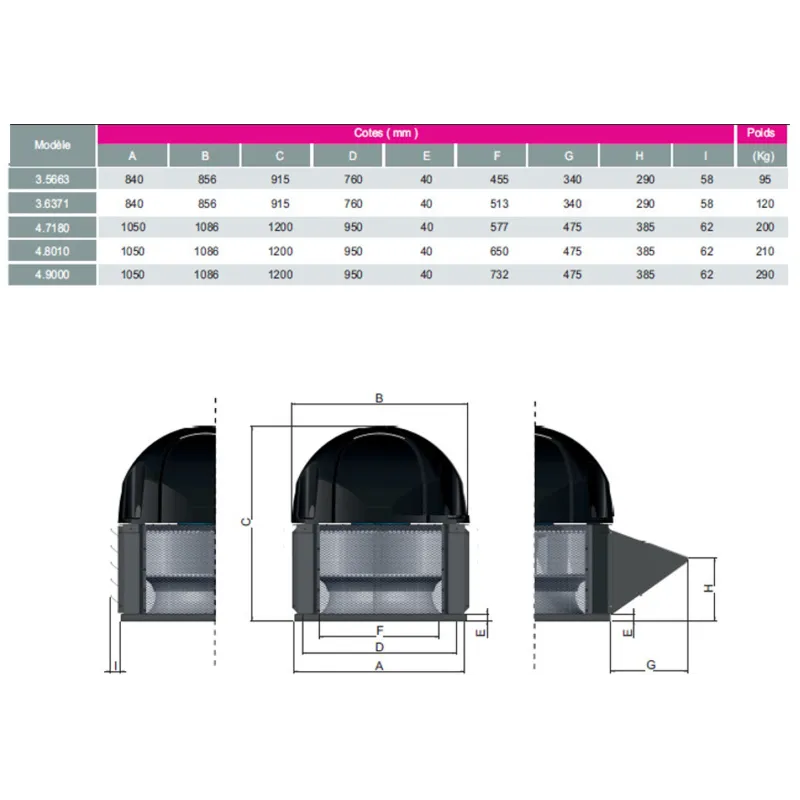

Schéma & dimensions

dimensions Tourelle d'extraction 14000 m3/h -schéma de raccordement du moteur de tourelle THF 3- 6371 /6T Saftair -triphasé

Schéma de montage

schéma de raccordement du moteur de tourelle THF 3- 6371 /6T Saftair
PDF Notice tourelle Saftair Manuel d'installation des tourelles Saftair · 988.77KB

Tourelle d'extraction THF 3- 6371 /6T -TRI 14000 m3/h -F400/120 (400°/2h) -400v- triphasé pour extraction de hotte de cuisine professionnelle - restaurant et désenfumage- ventilation, agréée désenfumage marque SAFTAIR

La tourelle de ventilation T71 triphasée est conçue pour l'extraction des fumées et odeurs de restaurant. Cette tourelle d'extraction est fiable et robuste. Silencieuse, cette tourelle conviendra parfaitement pour un montage en toiture de toute grande cuisine professionnelle, restaurant, brasserie, snack, kebab hotte industrielle.

La tourelle SAFTAIR T71 peut être utilisée dans les locaux neufs ou en rénovation. La tourelle T71 peut également être utilisée comme extracteur pour l'évacuation d'air chaud ou de fumées dans les ateliers / usines agro-alimentaires et pour l'aération des locaux.

La tourelle SAFTAIR T71 pour hotte de restaurant est conçue pour une installation en extérieur, directement sur conduit en façade ou sur souche terrasse / costière (voir les accessoires proposés en bas de page). La tourelle d'extraction pour hotte de cuisine est protégée par un capot en ABS et par un grillage anti-nuisible.

Cette tourelle de marque SAFTAIR peut remplacer une tourelle Aldes Velone, Alvene EMMOS, Atlantic Stelair, France Air SIMOUN, VIM TEDH (vérifiez au préalable les dimensions de l'embase).

La tourelles d'extraction de hotte de cuisine proposées par VENTIL.FR sont agréées F400/120 (400°/2h) et peuvent donc aussi servir de désenfumage en cas d'incendie.

logo application Applications de la tourelle d'extraction triphasée T71:

-Grandes cuisines professionnelles

-Restaurant à cuisine ouverte ou de plus de 20kw d'appareils de cuisson, type brasserie, fast food, kebab, laboratoire traiteur ou boucherie, boulangerie...

-Industrie agro-alimentaire et autres applications industrielles

-Hottes industrielles

-ERP tels que musée, salle de spectacle, hôpital, clinique, EHPAD, maison de retraite, hôtel, bureau,...

-IGH

-parking

-centre commercial

-habitat collectif

logo conseil Les conseils de ventil.fr:

Prévoir à proximité de l’appareil un interrupteur cadenassable (fourni) et les protections thermiques adaptées.

Vérifiez impérativement l'intensité maximale de la tourelle lors de l'installation.

Vous pouvez faire varier la vitesse avec un variateur de fréquence.

Pour les installations de désenfumage, utiliser impérativement du câble coupe-feu CR1.

Branchement /raccordement électrique d'une tourelle SAFTAIR Triphasée:

-Il est obligatoire de prévoir à proximité de l’appareil un interrupteur cadenassable (fourni), une protection en tête de ligne et les protections magnéto-thermiques adaptées.

-Raccordez avec un câble d'alimentation (souvent de type CR1-C1 résistant au feu pour le désenfumage) du tableau au variateur, et du variateur à l'interrupteur de proximité cadenassable (sectionneur) fourni avec la tourelle selon le schéma ci-dessous:

raccordement électrique du sectionneur d'une tourelle saftair

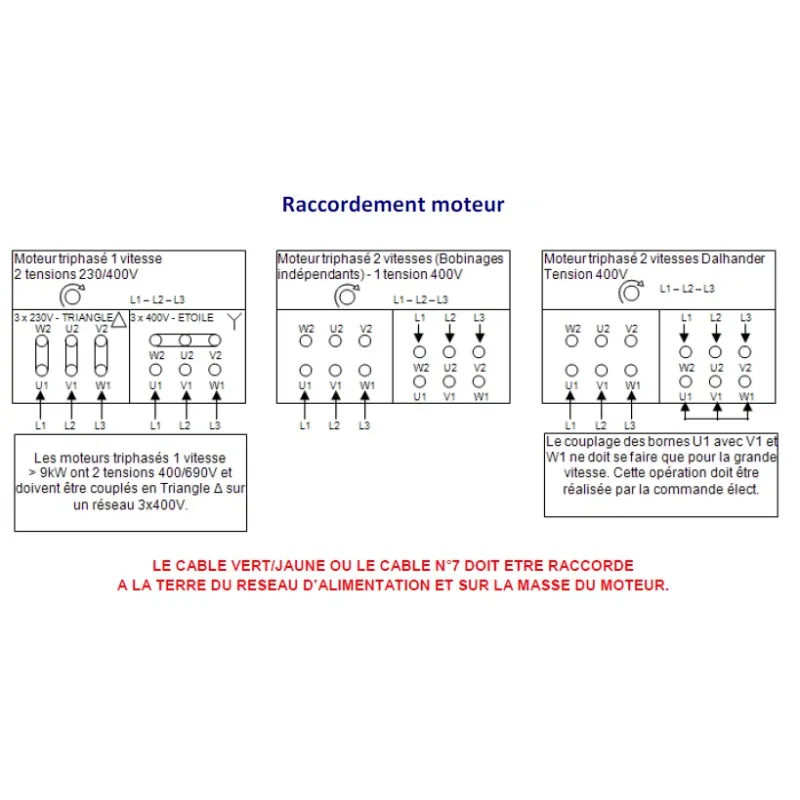

-raccorder le moteur selon le type d'alimentation - schéma ci-dessous:

raccordement electriue d'une tourelle saftair

-mesurer l'intensité du démarrage et en fonctionnement pour vérifier qu'elle ne dépasse pas l'intensité plaquée.

€
